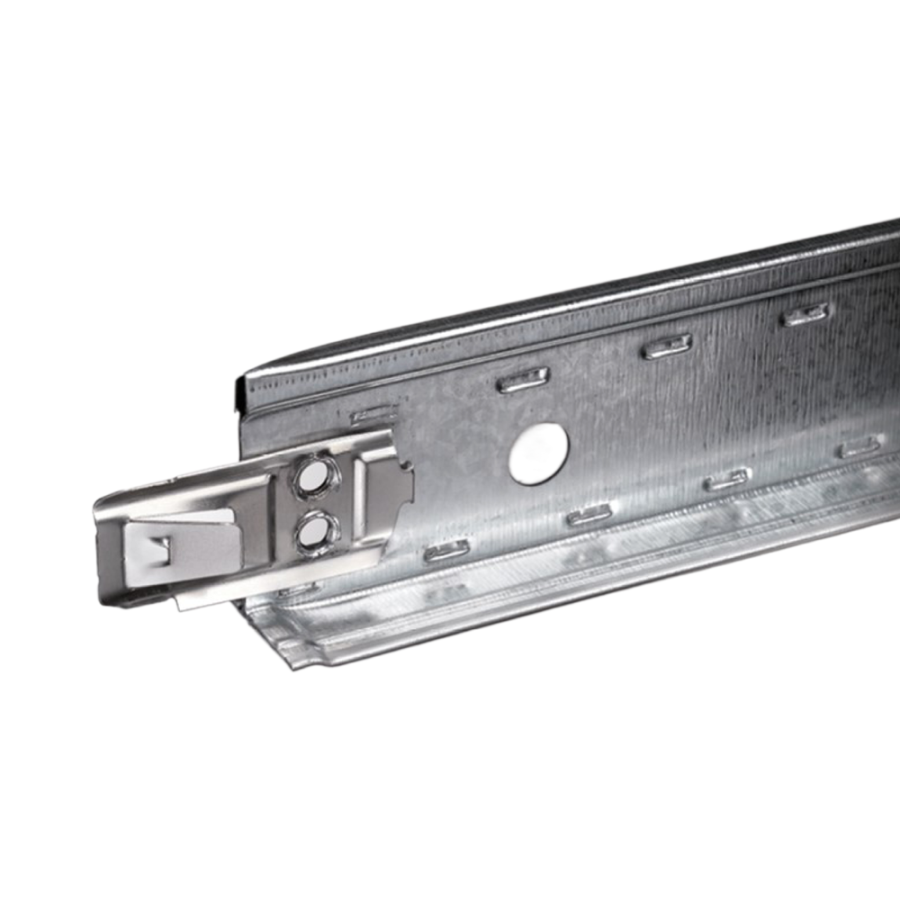

ATENA EASY FOX T24 OVERLAP di ATENA STEEL STRONG presenta un aggancio rapido a innesto senza piegature che risulta facile da installare, resistente e sicuro.

ATENA EASY FOX il profilo perfetto per pannellature leggere.
Per lavorare in modo ottimale anche con una portata minima (massimo 10 Kg), Atena ha pensato a una struttura alleggerita rispetto al modello EASY B24 che possiede comunque tutte le caratteristiche tecnico-funzionali della linea STEEL STRONG.
Lo spessore della struttura è alleggerito ma mantiene le classiche qualità quali: aggancio a rapido innesto facile da installare, resistente e sicuro, struttura overlap a sormonto e facilità di posa.

Caratteristiche
Aggancio Fox
Intersezione profili overlap
Compatibile con Easy T24

Facilità di posa
Per pannellature leggere
Portata massima 10 Kg/mq
Strutture per controsoffitti in pannelli metallici
Strutture per controsoffitti in lamiera stirata
Strutture per controsoffitti in fibra minerale
Strutture per controsoffitti in grigliati

Modelli

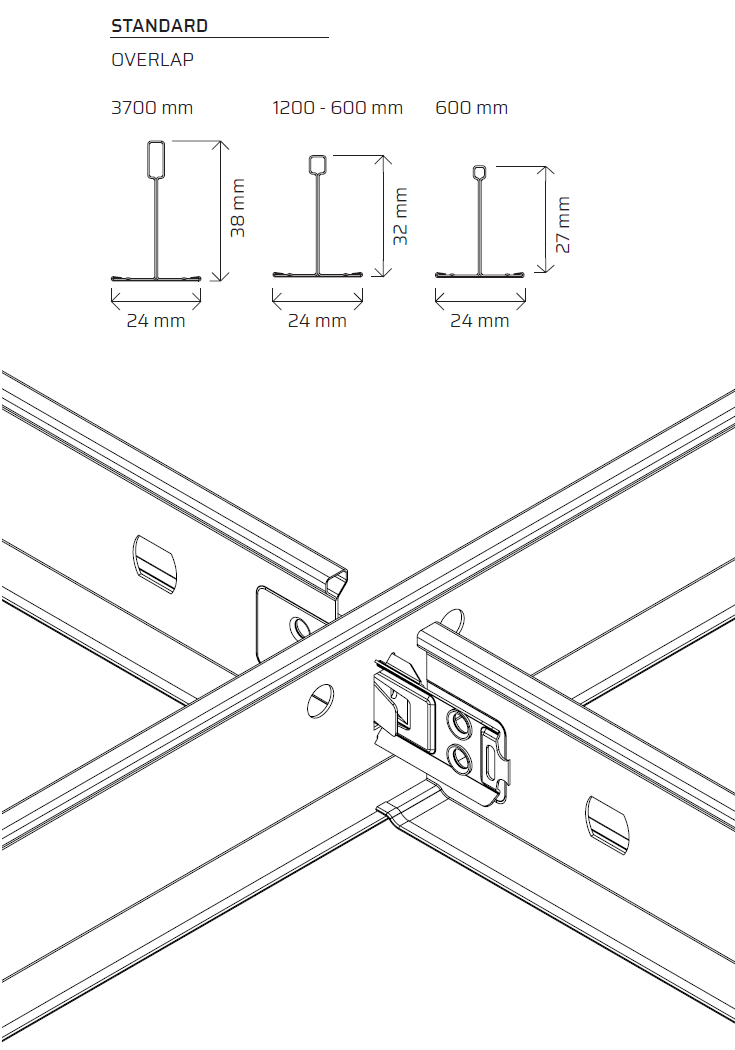

Profili T24
Easy Fox T24 Standard:  3700 h38 | 1200 h32 | 600 h27
Easy Fox T24 Special:      3700 h38 | 1200-600 h32

Colori e prestazioni
Bianco – resist. corrosione C2
Post-verniciatura RAL/NCS – resist. corrosione C2 | C4
Trattamento antimicrobico – resist. corrosione C2 | C4

Certificazioni REI
REI 120 | con pannelli in lana di roccia sp.75mm
REI 120 | con pannelli in lana di roccia sp.15mm
solaio Laterocemento | UNI EN 13501-1-2

TIPOLOGIA DI PRODOTTO Struttura a vista su base 24 mm (nominali) MATERIALE GANCIO Acciaio inox sp. 0,4 mm MATERIALE STRUTTURA Profilo portante: acciaio zincato DX51D-Z100 sp. 0,30 mm Profili secondari: acciaio zincato DX51D-Z100 sp. 0,25 mm MATERIALE RIVESTIMENTO Acciaio pre-verniciato sp. 0,25 mm CONNESSIONE PARTE TERMINALE Portante: aggancio stampato a baionetta Secondari: aggancio in acciaio inox riportato COLORI E PRESTAZIONI Bianco resist. corrosione C2 Post-verniciatura RAL/NCS resist. corrosione C2 | C4 Trattamento antimicrobico resist. corrosione C2 | C4 PESO DELLA STRUTTURA 0,91 kg/mq ( 3700 h38 | 1200 h32 | 600 h32) 0,86 kg/mq ( 3700 h38 | 1200 h32 | 600 h27) escluso pendinature IMBALLAGGIO Scatole cartone avana con fascia rossa

Dati tecnici

Sostenibilità

* dati dichiarati secondo quanto richiesto dallo standard ISO 14021

STRUTTURA EASY FOX T24 OVERLAP

INCIDENZE
Lunghezza EASY LINE	3700 mm	1200 mm	600 mm
Incidenza modulo 600x600	0,85 ml/mq	1,70 ml/mq	0,85 ml/mq
Incidenza modulo 600x1200	0,85 ml/mq	1,70 ml/mq	-

PORTATA

Carico massimo = 10kg/mq | Flessione massima = L/360 Test Laboratorio Cert TV Per flessioni diverse si veda la presente tabella FLESSIONE MAX                   L/300    L/360    L/400    L/500 COEFF. MOLTIPLICATORE       1,2           1          0,9       0,72

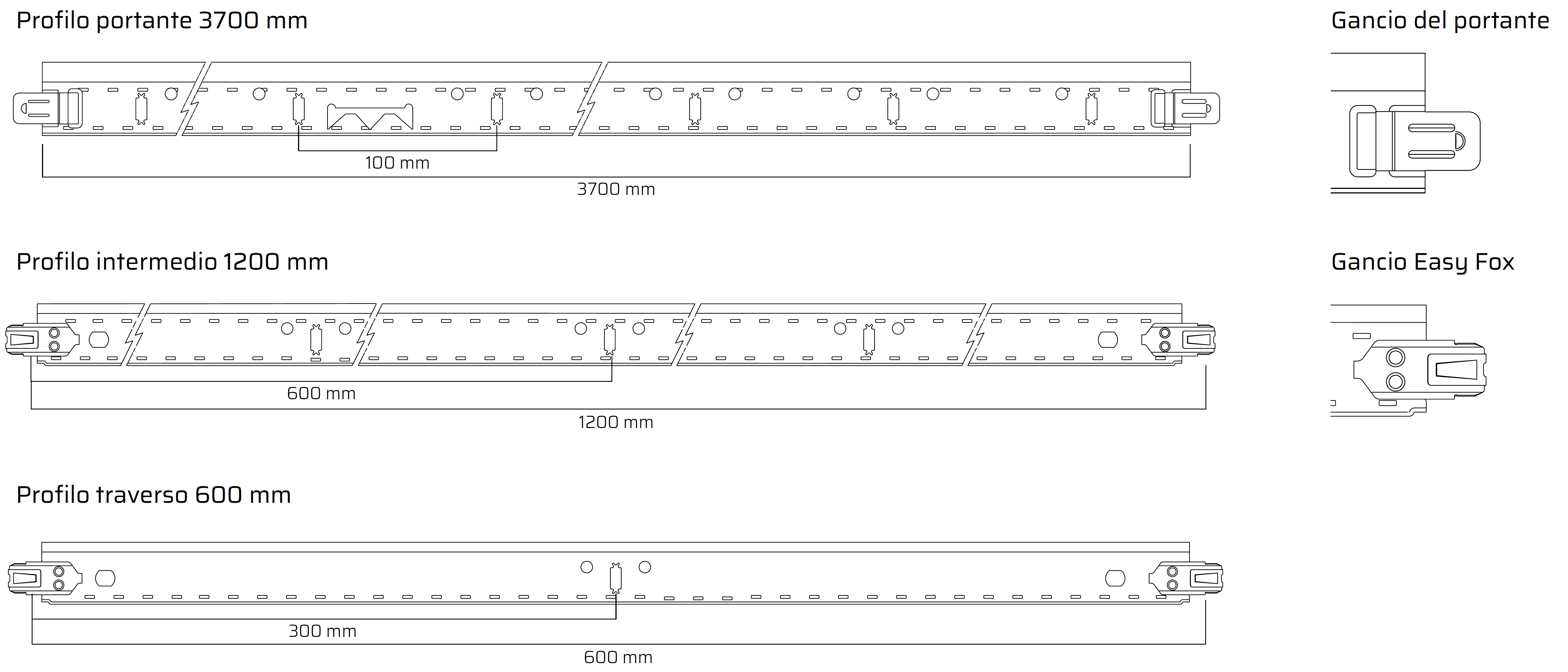

(1) Portante da 3700 (2) Intermedio da 1200 mm (3) Traverso da 600 mm

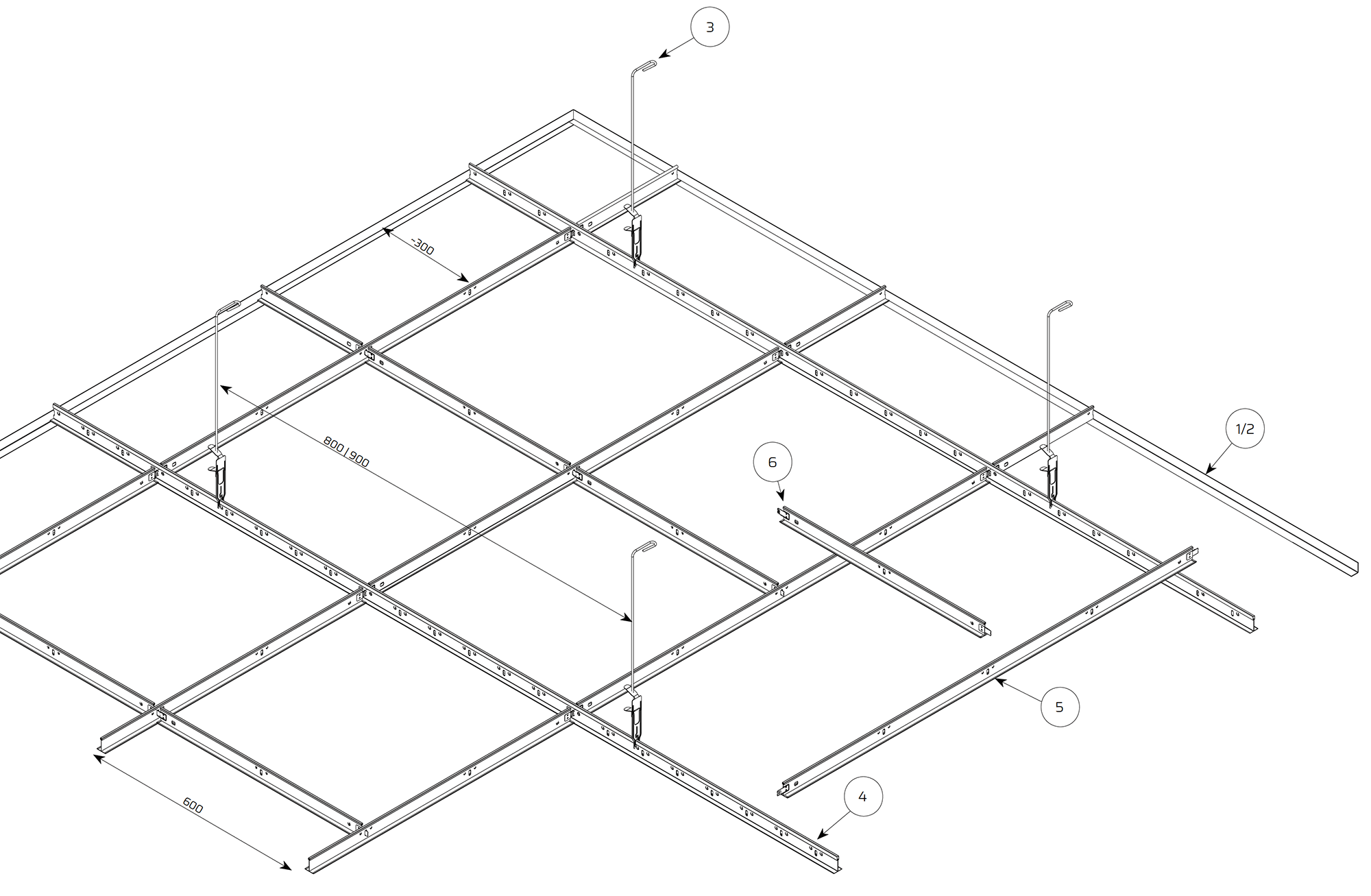

Schema di installazione EASY FOX

Pulizia, manutenzione e prescrizioni di smontaggio
La pulizia e la manutenzione dei controsoffitti Atena pur essendo semplice da eseguire richiede comunque cura e attenzione.
La pulizia del controsoffitto metallico può essere eseguita con acqua tiepida e detergenti neutri e non abrasivi.
La manutenzione dei controsoffitti riguarda normalmente: la sistemazione, l’allineamento o la sostituzione dei moduli (pannelli, doghe, baffle o grigliati), deteriorati o rotti, che possono altresì essere rimossi per esigenze legate a riparazioni o manutenzioni dei sottostanti impianti.
Le risorse incaricate alla manutenzione dovranno essere: operai specializzati e formati/informati mediante schede tecniche, sul tipo di montaggio/smontaggio e manutenzione del controsoffitto per garantire un lavoro a regola d’arte.
L’utilizzo di strumenti/attrezzi non conformi, può causare il danneggiamento della retrostruttura, provocando nel tempo, la perdita di aderenza dei moduli e la loro caduta accidentale.
Tutte le manutenzioni devono rispettare le indicazioni riportate in scheda tecnica o in specifiche istruzioni se fornite e ogni difformità conseguente alla manutenzione dovrà essere prontamente segnalata.
Ogni addetto alla manutenzione dovrà smontare accuratamente i moduli, eseguire la manutenzione prevista e non compromettere o manomettere la controsoffittatura esistente, la relativa pendinatura e le connessioni tra gli elementi.
Al termine della manutenzione, reinstallare i moduli verificando che questi siano ben agganciati o posizionati se in appoggio su struttura a vista e che, la planarità dell’insieme sia garantita.
Eventuali dislivelli possono essere il segnale di un posizionamento dei moduli non perfetto e, per questo motivo, devono essere prontamente segnalati e verificati.

Sostenibilità e sicurezza
Tutti i controsoffitti Atena sono realizzati con prodotti che non rilasciano nell’ambiente sostanze pericolose ivi compresa formaldeide.
Verniciature e/o sublimazioni sono eseguite con sostanze esenti da Compositi Organici Volatili (COV/ VOC).
I manufatti saranno riciclabili e nel loro complesso derivati dall’impiego di materiali provenienti da processi di riciclo, con contenuto di materiale riciclato, calcolato per ogni tipologia di prodotto, conforme ai requisiti CAM e dichiarato secondo quanto richiesto dallo standard ISO 14021.
Il sistema controsoffitto contribuisce all’ottenimento di crediti propedeutici alla certificazione di progettazione, costruzione e gestione sostenibile ed efficiente degli edifici secondo il protocollo LEED e secondo i protocolli BREEAM e ITACA per gli aspetti trasversali.

Fissaggi
Atena fornisce esclusivamente le pendinature e gli accessori quali viti, rondelle e dadi per collegare gli elementi di propria fornitura.
Corpi illuminanti, accessori e impianti non devono gravare sul sistema controsoffitto, bensì essere autonomamente pendinati.
I fissaggi dovranno essere verificati rispetto al carico, alle caratteristiche del fondo di ancoraggio e alla correttezza dell’installazione, al fine di non compromettere la stabilità del sistema controsoffitto.
