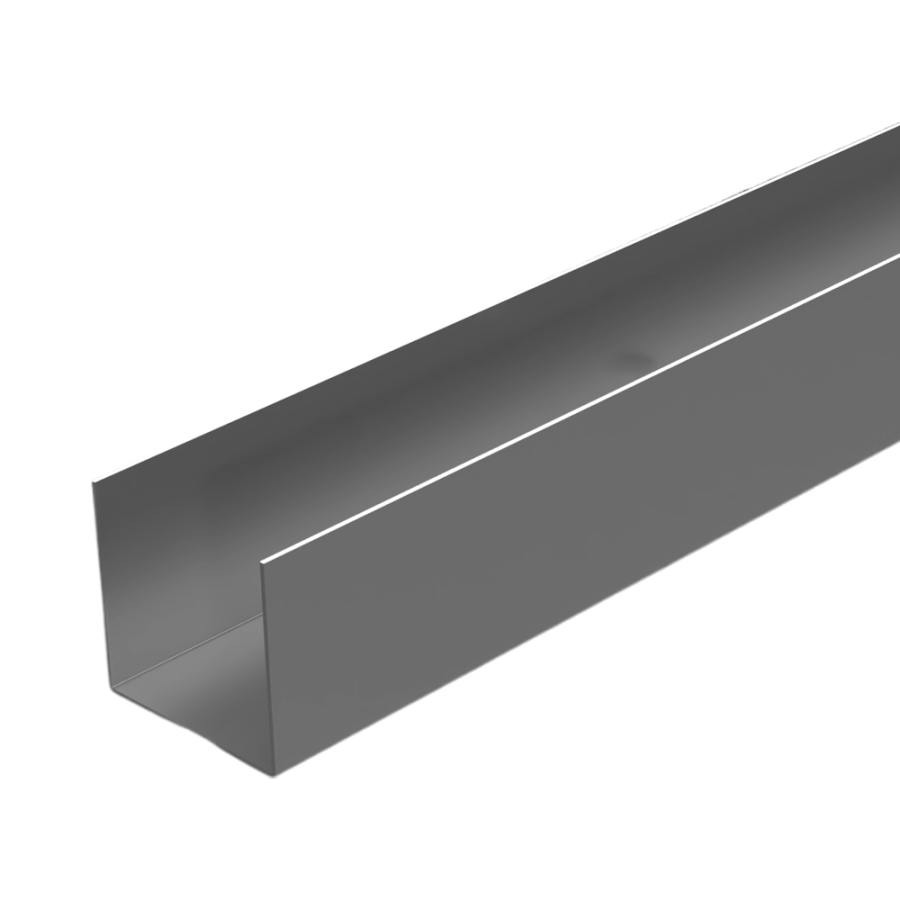

ATENA Guida a "U" 28x27x28 profilo per controsoffitti a norma UNI e DIN per montante 27x49x27 BA | BS e 27x60x27 BA
I profili per controsoffitti in gesso rivestito ATENA sono ottenuti dalla profilatura di nastri in lamiera zincata a caldo; risultano conformi per dimensioni a quanto dettato dalle norme UNI 14195 e DIN 18180 e la superficie degli stessi risulta fiorata o microfiorata e passivata.

La qualità del ripiegamento e della profilatura risulta conforme alle norme UNI EN 10346 (classificato DX51D+Z). Sono disponibili in 3 differenti tipologie di rivestimento da 100 a 140 gr/mq di zinco, in alluminio e zinco, in zincomagnesio.

Le guide per cartongesso sono un elemento fondamentale e indispensabile nella costruzione di soffitti modulari, poiché garantiscono stabilità, resistenza e precisione nella realizzazione delle strutture.
Questi profili metallici per cartongesso, generalmente realizzati in acciaio zincato, alluminio-zinco o zinco-magnesio, costituiscono la base su cui vengono fissati i montanti verticali, formando un’intelaiatura solida e affidabile per la posa delle lastre in cartongesso.

La funzione principale della guida per cartongesso è quella di fornire un supporto stabile e uniforme, permettendo una distribuzione ottimale del peso e facilitando l’installazione degli altri componenti del sistema a secco.
Oltre alla stabilità strutturale, le guide per cartongesso offrono vantaggi in termini di flessibilità progettuale, consentendo di creare configurazioni architettoniche su misura per ogni esigenza.
Nel catalogo Atena sono presenti tre tipologie di guide a “U” per controsoffitti, che si distinguono per la sezione e per la compatibilità con i montanti che possono essere a bordo schiacciato o arrotondato. La lunghezza delle guide per cartongesso varia da 3 a 4 metri, in base alle necessità e alle esigenze progettuali.

Come scegliere le guide per cartongesso?
Le guide per cartongesso, come tutti i profili metallici per cartongesso, variano in base alla sezione e alla lunghezza, a seconda delle specifiche applicazioni e delle necessità del progetto.
Sul catalogo online di Atena è possibile trovare guide per cartongesso per controsoffitti con sezioni 16x25, 19x28 o 28x27 tra le quali scegliere quella che meglio si addice al lavoro che deve essere svolto.
Per quanto riguarda le dimensioni, a catalogo sono presenti guide cartongesso da 3 o 4 metri realizzate in acciaio zincato, zinco-magnesio o alluminio-zinco con spessore 6/10.

Guide cartongesso: installazione
L’installazione delle guide per cartongesso è semplice e veloce, permettendo di ridurre i tempi di lavorazione rispetto ai metodi tradizionali di costruzione.
Dopo aver segnato la posizione delle pareti, le guide vengono fissate mediante l’uso di tasselli e viti, creando un binario su cui saranno inseriti i montanti verticali.
Questa tecnica garantisce un assemblaggio preciso, facilitando la successiva posa del cartongesso e la finitura delle superfici.

Impiego
Guida a “U” per controsoffitti in cartongesso con montanti 27x49x27 BA | BS e 27x60x27 BA

Modalità di posa
Per una corretta installazione dei profili seguire le indicazioni riportate nei relativi prospetti della norma UNI 11424 e del produttore delle lastre di cartongesso.
Nella presente scheda sono riportati gli estratti principali.

Le orditure ATENA sono contrassegnate, mediante stampa diretta sui profili, dei dati di identificazione quali: • Nome del produttore • Modello • Marcatura • Data e ora di produzione • Normative di riferimento • Carico di snervamento • Reazione al fuoco

Caratteristiche materiali

SPECIFICHE ACCIAIO ZINCATO STANDARD (ACZ)
• Acciaio per formatura a freddo DX51D conforme a UNI EN 10346
• Rivestimento in zinco: da 120 a 140 gr/mq
• Spessore nominale: 0,6-0,8-1 mm
• Tolleranza spessore: UNI EN 10143 (Classe normale)
I nastri d’acciaio zincati a caldo con il rivestimento metallico in zinco sono caratterizzati da un’ottima resistenza alla corrosione ed eccellenti caratteristiche di lavorazione.

SPECIFICHE ACCIAIO ZINCATO CON RIVESTIMENTO IN ALLUMINIO-ZINCO (ALZ)
• Acciaio per formatura a freddo DX51D conforme a UNI EN 10346
• Rivestimento con lega di alluminio e zinco: alluminio 55% silicio 1,6% zinco 43,4%
• Rivestimento in zinco: ≥ 100 gr/mq• Spessore nominale: 0,6-0,8 mm
• Tolleranza spessore: UNI EN 10143 (Classe normale)La composizione chimica del rivestimento in Alluminio-Zinco è ottima per migliorare la resistenza alla corrosione.
I nastri d’acciaio zincati a caldo con il rivestimento metallico in Alluminio-Zinco si distinguono per l’altissima resistenza alla corrosione ed eccellenti caratteristiche di lavorazione.
Il materiale zincato a caldo alluminio e zinco viene prodotto in immersione a caldo in impianti di nastri a ciclo continuo che offre, paragonato al tradizionale rivestimento di zinco, una protezione più alta contro la corrosione.

SPECIFICHE ACCIAIO ZINCATO CON RIVESTIMENTO IN ZINCO-MAGNESIO (ZM)
• Acciaio per formatura a freddo DX51D conforme a UNI EN 10346
• Rivestimento di Zinco-Magnesio (ZM90): zinco 93,5% alluminio 3,5% magnesio 3%
• Spessore nominale: 0,6-0,8 mm
• Tolleranza spessore: UNI EN 10143(Classe normale)
La composizione chimica dello Zinco-Magnesio è ottima per migliorare la resistenza alla corrosione.
Il 3% di magnesio è fondamentale per fornire stabilità e durata al rivestimento superiore ed è un’effettiva protezione contro la corrosione.
Il materiale zincato a caldo Zinco-Magnesio viene prodotto in immersione a caldo in impianti di nastri a ciclo continuo.
Con l’aggiunta di alluminio e magnesio nella vasca dello zinco si produce un rivestimento metallico che aumenta di molte volte la difesa anticorrosione globale e l’effetto barriera dello strato di zinco.

Prestazioni tecniche

Sostenibilità
Dati dichiarati secondo quanto richiesto dallo standard ISO 14021

Variabile* La resistenza alla corrosione dei rivestimenti in Alluminio-Zinco e Zinco-Magnesio è legata alle caratteristiche chimiche e allo spessore dello strato protettivo, verificare con l'ufficio commerciale di Atena S.p.A. i requisiti prestazionali e di certificazione richiesti da progetto.

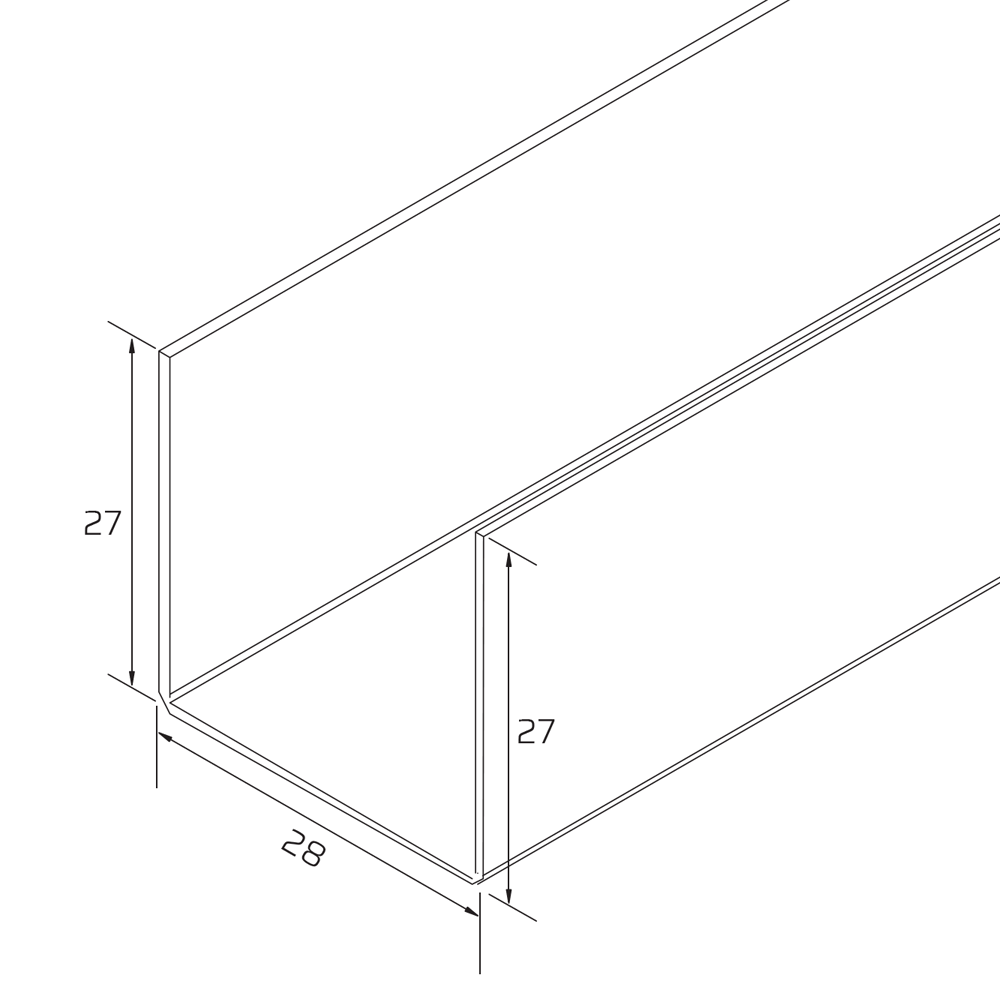

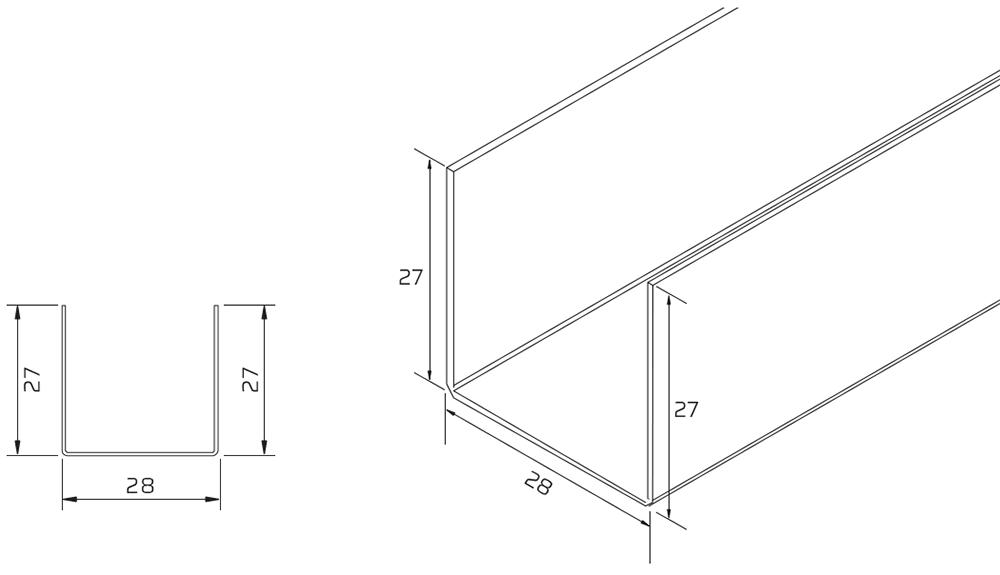

DIMENSIONI SEZIONE
ALTEZZA ALA SUPERIORE "a"		27 mm ± 0,5
ALTEZZA ALA INFERIORE "b"		27 mm ± 0,5
LARGHEZZA ANIMA "c"		28 mm ± 0,5
SP. NOMINALE LAMIERA		PESO
0,6 mm (6/10) ± 0,05		0,3909 Kg/ml

Fissaggi
Gli elementi di fissaggio devono essere conformi a quanto prescritto nella UNI EN 14566 e classificati almeno in “classe 24” per la protezione alla corrosione.
La tipologia delle viti dovrà essere idonea all’impiego come da “Prospetto 2” § 4.3. UNI 11424.
Il campo di applicazione dei vari elementi di fissaggio, in relazione alla tipologia e alle caratteristiche, è riportato nel “Prospetto 3” § 4.3. UNI 11424.

Fissaggio lastre in cartongesso
Per il fissaggio delle lastre in cartongesso ai profili, utilizzare viti autoperforanti a testa svasata con impronta a croce e punta a chiodo (per orditura metallica con spessore < 0,8 mm) o punta a trapano (per orditura metallica con spessore > 0,8 mm e ≤ 2,00 mm).
La lunghezza della vite dovrà essere almeno pari allo spessore della lastra più 1 cm. (§ 5.1.4.1 UNI 11424).
Le indicazioni sui fissaggi delle lastre ai montanti dovranno essere verificate con il produttore delle lastre e i relativi certificati di sistema.

Fissaggio dei profili metallici tra loro
Per il fissaggio dei profili metallici tra loro, utilizzare viti autoperforanti con punta trapano e con testa tonda “LJ4, 2x13 Punta Tex”.
Possono essere utilizzati rivetti con diametro 3 mm previa esecuzione di un foro di diametro 3,2 mm.
È consentito il fissaggio anche con apposita punzonatrice.

Verifica dei sistemi di collegamento e dispositivi antisismici
"Secondo le NTC 2018 quando l’elemento non strutturale è assemblato in cantiere è compito del progettista della struttura individuare la domanda, è compito del fornitore e/o dell’installatore fornire elementi e sistemi di collegamento di capacità adeguata ed è compito del direttore dei lavori verificarne il corretto assemblaggio"; in tal senso è necessario comunicare ad Atena le varie azioni (accelerazioni sismiche, pressioni del vento, …) agenti sul sistema in modo da permettere un corretto dimensionamento dei singoli elementi.
Per maggiori informazioni sui sistemi antisismici Atena contattare gli uffici commerciali di riferimento.
La documentazione presente sul sito ha valore esemplificativo. (NTC 2018 § 7.2.3-7.2.4).
Interassi e fissaggi dovranno essere verificati in funzione delle prescrizioni fornite dal produttore delle lastre di cartongesso e delle normative antisismiche applicabili.
Corpi illuminanti, accessori e impianti non devono gravare sul sistema bensì essere autonomamente ancorati.

Confezionamento e imballaggio
I profili Atena per sistemi costruttivi a secco sono confezionati in fasci e assicurati con reggette in plastica e posti in bancali assicurati con reggette di ferro.
Gli accessori sono forniti in scatole di cartone.
Le strutture Atena Steel Strong B43 per gesso rivestito sono, invece, confezionate in scatole di cartone avana con banda bianca e consegnate in bancali assicurati mediante reggette di ferro.
I materiali forniti da Atena S.p.A. devono essere mantenuti in buono stato dal momento dell’acquisto al momento dell’installazione.
Si consiglia di maneggiare gli imballi con cura al fine di evitare urti, manipolazioni e o movimentazioni inadeguate che possano danneggiare quanto fornito.
Il trasporto manuale dev’essere eseguito con cautela e nel rispetto delle norme sulla sicurezza sul lavoro.
Per trasporti di prodotti imballati su bancali, valutare la necessità dell’ausilio di un trasporto meccanico, onde evitare danni o rischi derivati da un errato trasporto.
I prodotti non sono provvisti di speciali imballi di protezione per lo stoccaggio in esterno, per tanto, il materiale dev’essere stivato in luogo chiuso, pulito e asciutto, non alla luce diretta.
In caso di stoccaggio in ambiente esterno, il materiale deve essere protetto con una copertura completa che consenta una totale protezione dagli agenti atmosferici e una corretta areazione, i materiali devono, inoltre, essere stoccati inclinati evitando il contatto diretto tra le superfici.

Indicazioni
Tutti i dati riportati nelle schede e nei cataloghi relativi alle lunghezze, agli interassi, agli spessori dei profili e alle incidenze, sono valori di massima nominali, scritti in millimetri e dipendono dalle caratteristiche architettoniche dell’edificio, dai requisti anticendio e dalle norme tecniche di riferimento in funzione della destinazione d’uso dell’immobile.
La valutazione di detti parametri deve essere eseguita da tecnico abilitato.

Sostenibilità e sicurezza
Tutti i componenti Atena per sistemi costruttivi a secco sono realizzati con prodotti che non rilasciano nell’ambiente sostanze pericolose ivi compresa formaldeide.
Verniciature e/o sublimazioni sono eseguite con sostanze esenti da Compositi Organici Volatili (COV/ VOC).
I manufatti saranno riciclabili e nel loro complesso derivati dall’impiego di materiali provenienti da processi di riciclo, con contenuto di materiale riciclato, calcolato per ogni tipologia di prodotto, conforme ai requisiti CAM e dichiarato secondo quanto richiesto dallo standard ISO 14021.
I prodotti Atena contribuiscono all’ottenimento di crediti propedeutici alla certificazione di progettazione, costruzione e gestione sostenibile ed efficiente degli edifici secondo il protocollo LEED e secondo i protocolli BREEAM e ITACA per gli aspetti trasversali.

Fissaggi
Atena fornisce esclusivamente le pendinature e gli accessori quali viti, rondelle e dadi per collegare gli elementi di propria fornitura.
I fissaggi dovranno essere verificati rispetto al carico, alle caratteristiche del fondo di ancoraggio e alla correttezza dell’installazione, al fine di non compromettere la stabilità del controsoffitto, della controparete o della partizione.
Corpi illuminanti, accessori e impianti non devono gravare sul sistema controsoffitto, bensì essere autonomamente pendinati.

Riferimenti normativi
Atena S.p.A. ha adottato un sistema di gestione per la qualità in conformità alla norma UNI EN ISO 9001.
Tutti i prodotti forniti da Atena S.p.A. per sistemi costruttivi a secco sono contrassegnati da marchio CE e pertanto sono conformi alle leggi che regolano la commercializzazione all’interno della Comunità Europea, rispondono ai requisiti essenziali rilevanti, contenuti nelle EN 14195 norme europee armonizzate e ne soddisfano il livello di Attestazione di Conformità stabilito.
In accordo con il Regolamento Europeo Prodotti da Costruzione 305/2011, tutti i prodotti Atena sono accompagnati, via telematica dalla Dichiarazione di Prestazione DOP, dove sono indicate le caratteristiche di prodotto previste dall’allegato ZA della Norma 14195:2005 quali reazione al fuoco, rilascio di sostanze pericolose, spessore, carico, snervamento e durabilità.
Il marchio CE e le informazioni da dichiarare in conformità alla EN 14195 sono, inoltre, stampate direttamente sulla merce stessa.
Le proprietà prestazionali dichiarate nelle relative D.O.P. sono assicurate da Atena S.p.A. a condizione che i prodotti siano installati nelle condizioni ambientali, per i quali sono stati progettati e siano stati sottoposti alle normali attività di manutenzione consigliata se previste.
Nello specifico, gli elementi costruttivi non strutturali, dovranno essere opportunamente dimensionati al fine di resistere con adeguata sicurezza a tutte quelle azioni che possano indurre stati di sollecitazione all’edificio, a titolo esemplificativo, ma non esaustivo, si citano sisma, venti, dilatazioni termiche, umidità ecc., in relazione al sito di installazione, alla destinazione d’uso dell’edificio e alle caratteristiche tecniche del progetto.
Si consiglia di verificare con l’ufficio tecnico di Atena le specifiche condizioni ambientali ai quali il prodotto andrà sottoposto, al fine di scegliere i materiali più idonei al sito di installazione.
Indipendentemente da eventuali informazioni e/o suggerimenti e/o consigli e/o pareri, anche di carattere tecnico, scambiati tra le parti in sede di trattativa pre-contrattuale, Atena S.p.A. eseguirà i manufatti solo in conformità all’ordine ricevuto ed agli eventuali disegni tecnici e/o progetti allegati, non assumendo, quindi, alcuna responsabilità in relazione a quanto non indicato nell’ordine e/o nei disegni tecnici e/o nei progetti.
Tutti i diritti sono riservati ed oggetto di protezione industriale. Le modifiche dei prodotti illustrati, anche se parziali, potranno essere eseguite soltanto se esplicitamente autorizzate dalla Società Atena S.p.A. Tutti i dati forniti ed illustrati sono indicativi e la Società Atena S.p.A. si riserva di apportare in ogni momento le modifiche che si riterranno opportune, in conseguenza delle proprie necessità aziendali e dei propri procedimenti produttivi.
Le informazioni contenute nella seguente scheda sono da considerarsi aggiornate alla data di stesura della stessa, tuttavia variazioni o modifiche prestazionali del prodotto avvenute in tempi successivi a tale data possono influenzarne l’accuratezza: è fatto obbligo agli utilizzatori di assicurarsi di possedere l’ultima versione della presente scheda.

Garanzie
Atena S.p.A. in qualità di produttore, copre i difetti di fabbricazione sui propri prodotti.
Salvo quanto disposto in specifiche estensioni di garanzia, questa decorre da un anno dalla consegna del prodotto.
Eventuali reclami dovranno essere comunicati secondo quanto previsto nelle condizioni di vendita.
I prodotti Atena per sistemi costruttivi a secco sono stati progettati esclusivamente per tale impiego, qualsiasi altro uso è considerato improprio.
