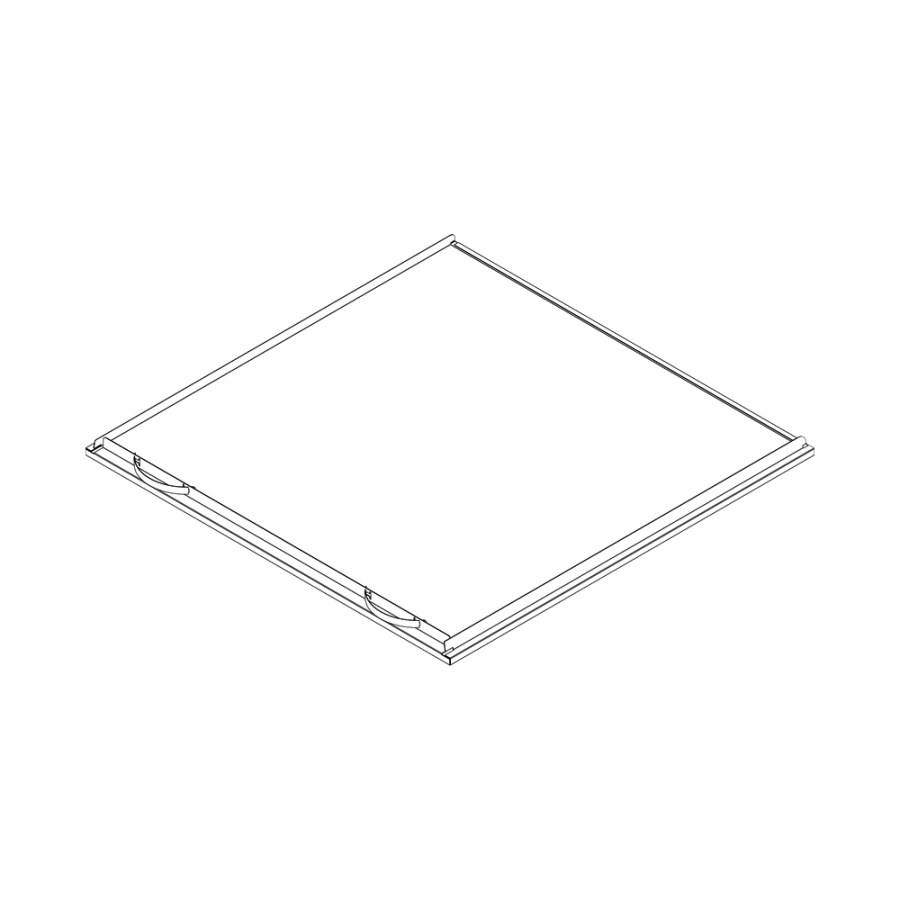

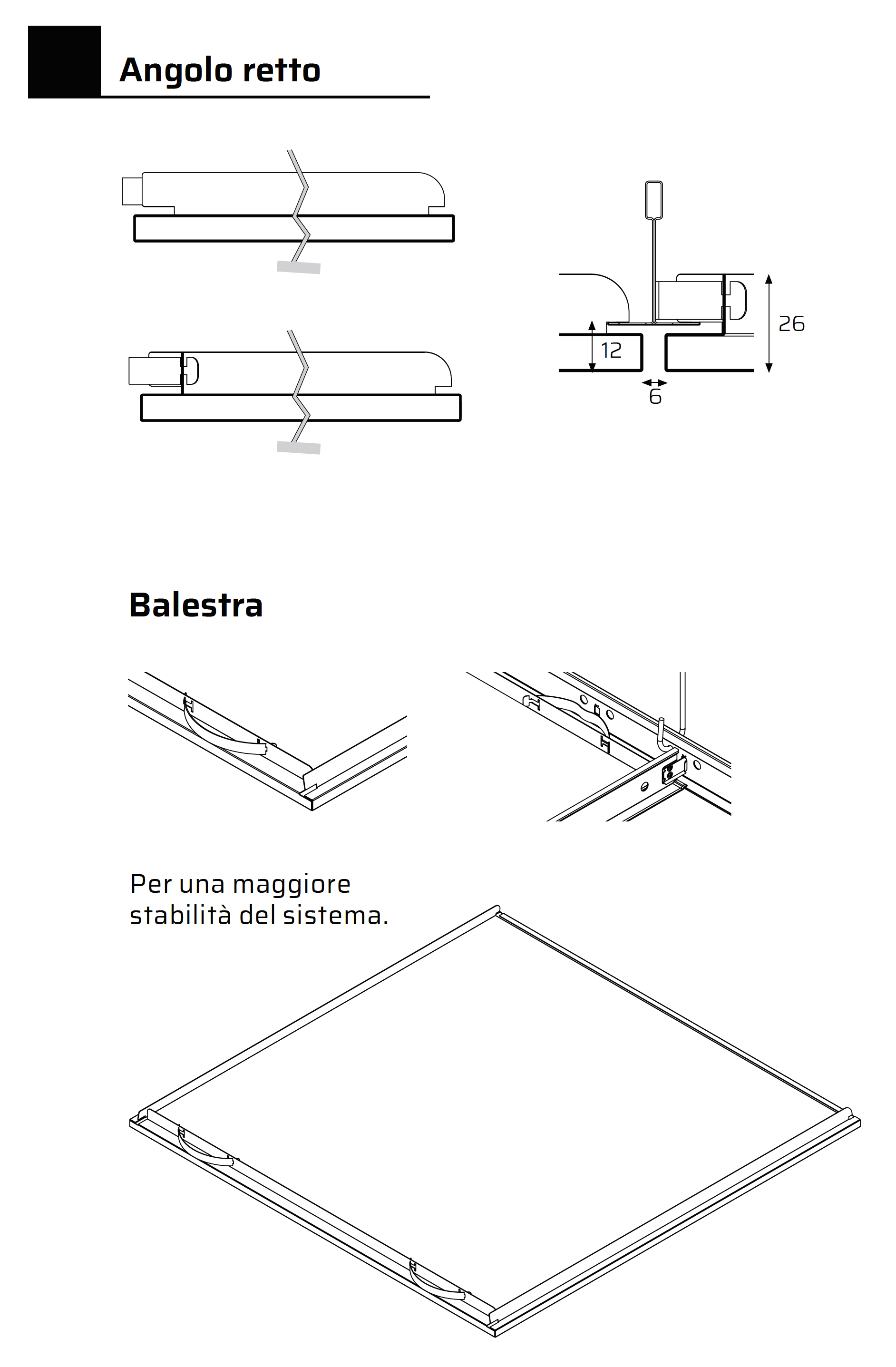

ATENA ENIGMA ESCAPE è indicato per il rinnovo dei controsoffitti già esistenti consentendo il riutilizzo dell’orditura di sostegno a T da 24 mm. Il particolare dettaglio dei bordi del pannello consente di nascondere in parte la struttura esistente mantenendo uno scuretto di 6 mm tra i pannelli.

Prestazioni tecniche

Sostenibilità
Dati dichiarati secondo quanto richiesto dallo standard ISO 14021 e validati in sede di verifica EPD.
Etichettatura ambientale di tipo III.

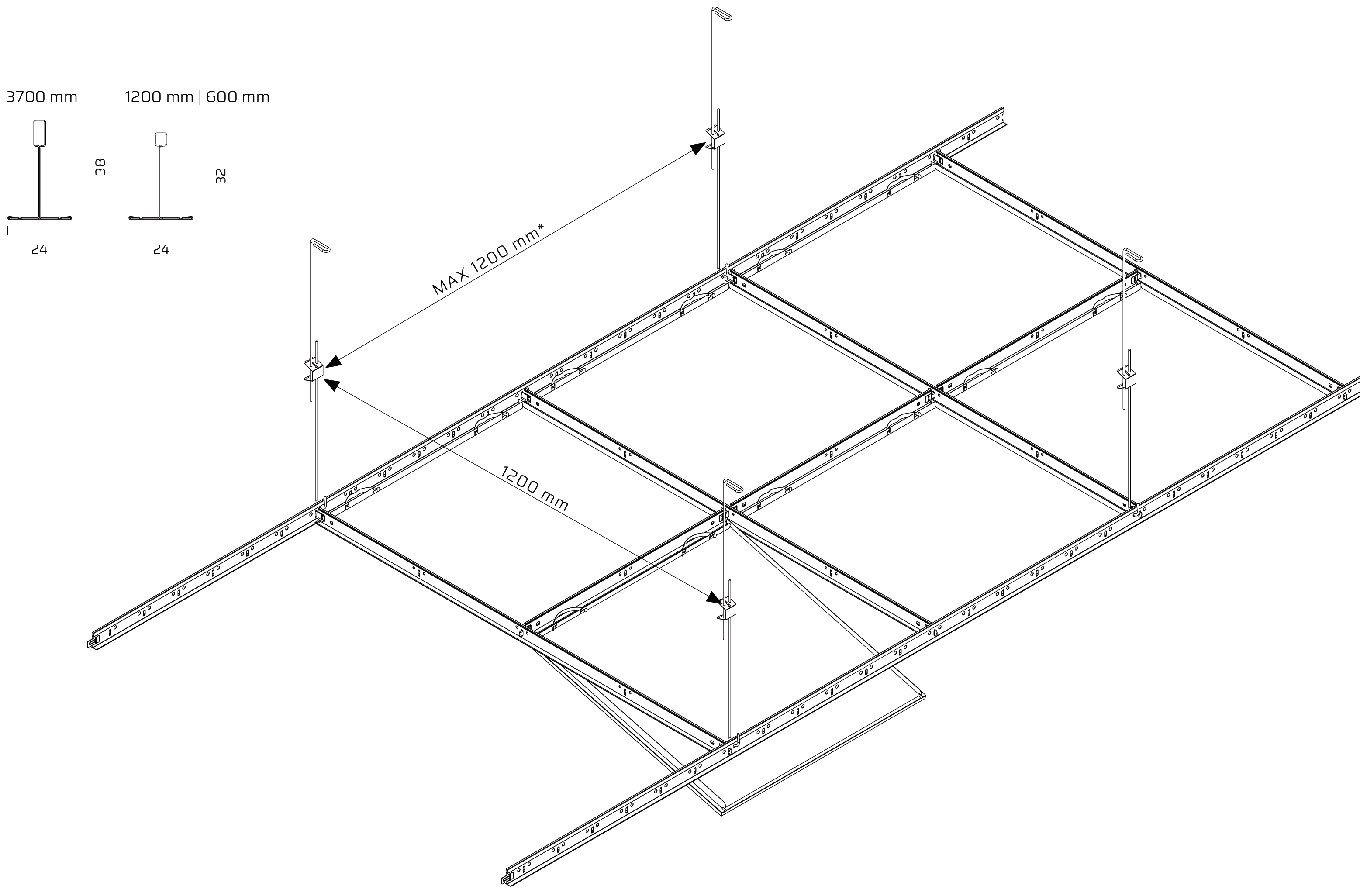

SISTEMA CON STRUTTURA BASE 24

PROFILI PERIMETRALI

Dispositivi antisismici
Secondo le NTC 2018 quando l’elemento non strutturale è assemblato in cantiere "è compito del progettista della struttura individuare la domanda, è compito del fornitore e/o dell’installatore fornire elementi e sistemi di collegamento di capacità adeguata ed è compito del direttore dei lavori verificarne il corretto assemblaggio"; in tal senso è necessario comunicare ad Atena le varie azioni (accelerazioni sismiche, pressioni del vento, …) agenti sul sistema controsoffitto in modo da permettere un corretto dimensionamento dei singoli elementi. Per maggiori informazioni sui sistemi antisismici Atena contattare gli uffici commerciali di riferimento. La documentazione presente sul sito ha valore esemplificativo. (NTC 2018 § 7.2.3-7.2.4).

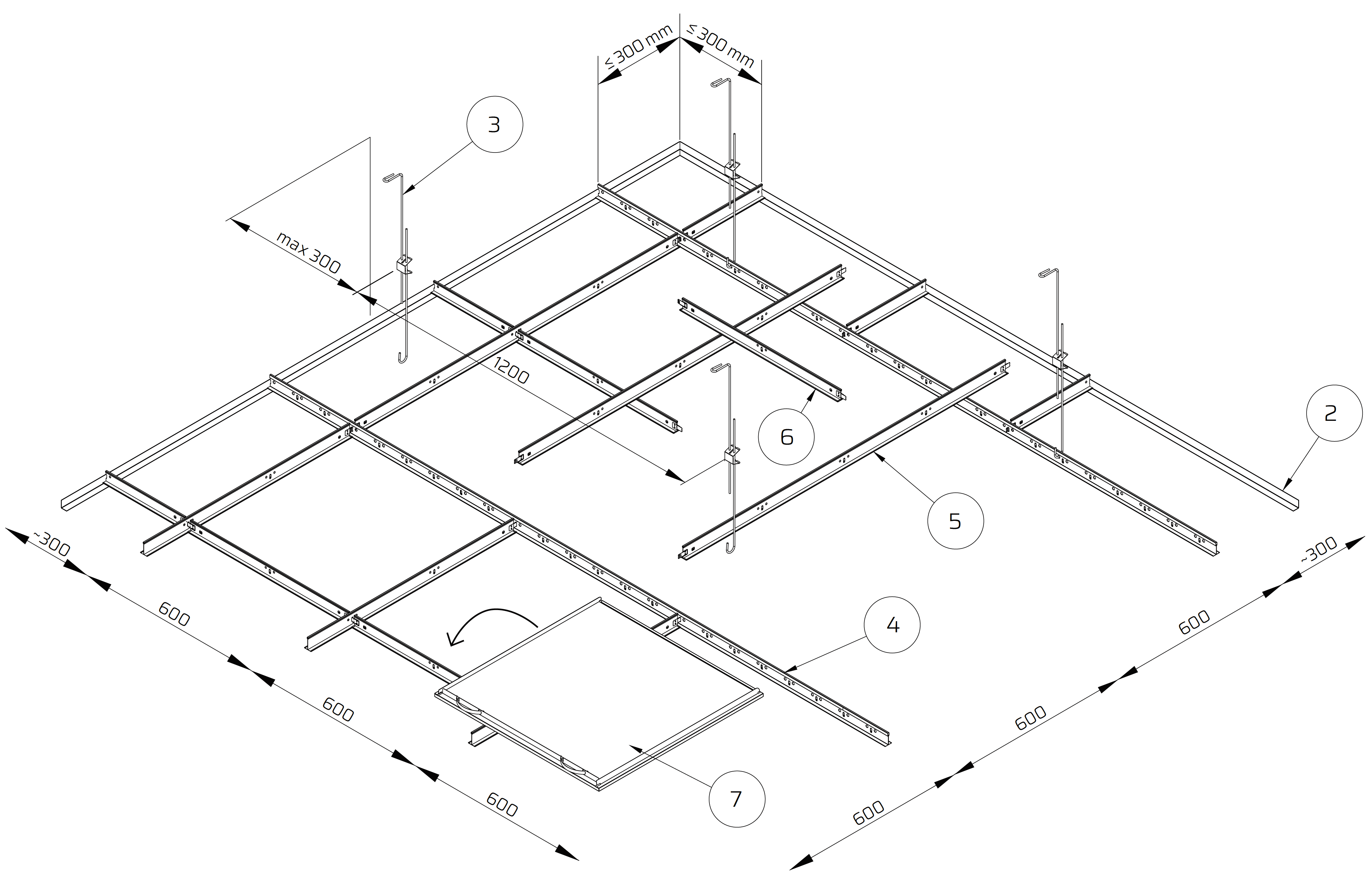

Schema di installazione

Pulizia, manutenzione e prescrizioni di smontaggio
La pulizia e la manutenzione dei controsoffitti Atena pur essendo semplice da eseguire richiede comunque cura e attenzione.
La pulizia del controsoffitto metallico può essere eseguita con acqua tiepida e detergenti neutri e non abrasivi.
La manutenzione dei controsoffitti riguarda normalmente: la sistemazione, l’allineamento o la sostituzione dei moduli (pannelli, doghe, baffle o grigliati), deteriorati o rotti, che possono altresì essere rimossi per esigenze legate a riparazioni o manutenzioni dei sottostanti impianti.
Le risorse incaricate alla manutenzione dovranno essere: operai specializzati e formati/informati mediante schede tecniche, sul tipo di montaggio/smontaggio e manutenzione del controsoffitto per garantire un lavoro a regola d’arte.
L’utilizzo di strumenti/attrezzi non conformi, può causare il danneggiamento della retrostruttura, provocando nel tempo, la perdita di aderenza dei moduli e la loro caduta accidentale.
Tutte le manutenzioni devono rispettare le indicazioni riportate in scheda tecnica o in specifiche istruzioni se fornite e ogni difformità conseguente alla manutenzione dovrà essere prontamente segnalata.
Ogni addetto alla manutenzione dovrà smontare accuratamente i moduli, eseguire la manutenzione prevista e non compromettere o manomettere la controsoffittatura esistente, la relativa pendinatura e le connessioni tra gli elementi.
Al termine della manutenzione, reinstallare i moduli verificando che questi siano ben agganciati o posizionati se in appoggio su struttura a vista e che, la planarità dell’insieme sia garantita.
Eventuali dislivelli possono essere il segnale di un posizionamento dei moduli non perfetto e, per questo motivo, devono essere prontamente segnalati e verificati.

Modalità di stoccaggio
Al fine di garantire al cliente la realizzazione di un controsoffitto a regola d’arte, i materiali forniti da Atena S.p.A. devono essere mantenuti in buono stato dal momento dell’acquisto al momento dell’installazione.
Il materiale dev’essere stivato in luogo chiuso, pulito e asciutto, non alla luce diretta. Atena S.p.A. protegge i propri prodotti con imballi resistenti alle normali movimentazioni previste, ma naturalmente non ad urti violenti ed ad eventuali manipolazioni che possano danneggiarne il contenuto.
Per questo motivo si consiglia di maneggiare gli imballi con cura.
Il trasporto manuale dev’essere eseguito con cautela e nel rispetto delle norme sulla sicurezza sul lavoro.
Per trasporti di prodotti imballati su bancali, valutare la necessità dell’ausilio di un trasporto meccanico, onde evitare danni o rischi derivanti da un errato trasporto.

Sostenibilità e sicurezza
Tutti i controsoffitti Atena sono realizzati con prodotti che non rilasciano nell’ambiente sostanze pericolose ivi compresa formaldeide.
Verniciature e/o sublimazioni sono eseguite con sostanze esenti da Compositi Organici Volatili (COV/ VOC).
I manufatti saranno riciclabili e nel loro complesso derivati dall’impiego di materiali provenienti da processi di riciclo, con contenuto di materiale riciclato, calcolato per ogni tipologia di prodotto, conforme ai requisiti CAM e dichiarato secondo quanto richiesto dallo standard ISO 14021.
Il sistema controsoffitto contribuisce all’ottenimento di crediti propedeutici alla certificazione di progettazione, costruzione e gestione sostenibile ed efficiente degli edifici secondo il protocollo LEED e secondo i protocolli BREEAM e ITACA per gli aspetti trasversali.

Fissaggi
Atena fornisce esclusivamente le pendinature e gli accessori quali viti, rondelle e dadi per collegare gli elementi di propria fornitura.
Corpi illuminanti, accessori e impianti non devono gravare sul sistema controsoffitto, bensì essere autonomamente pendinati.
I fissaggi dovranno essere verificati rispetto al carico, alle caratteristiche del fondo di ancoraggio e alla correttezza dell’installazione, al fine di non compromettere la stabilità del sistema controsoffitto.

Riferimenti normativi
Atena S.p.A. ha adottato un sistema di gestione per la qualità in conformità alla norma UNI EN ISO 9001.
Tutti i prodotti forniti da Atena S.p.A. per sistemi costruttivi a secco sono contrassegnati da marchio CE e pertanto sono conformi alle leggi che regolano la commercializzazione all’interno della Comunità Europea, rispondono ai requisiti essenziali rilevanti, contenuti nelle EN 14195 norme europee armonizzate e ne soddisfano il livello di Attestazione di Conformità stabilito.
In accordo con il Regolamento Europeo Prodotti da Costruzione 305/2011, tutti i prodotti Atena sono accompagnati, via telematica dalla Dichiarazione di Prestazione DOP, dove sono indicate le caratteristiche di prodotto previste dall’allegato ZA della Norma 14195:2005 quali reazione al fuoco, rilascio di sostanze pericolose, spessore, carico, snervamento e durabilità.
Il marchio CE e le informazioni da dichiarare in conformità alla EN 14195 sono, inoltre, stampate direttamente sulla merce stessa.
Le proprietà prestazionali dichiarate nelle relative D.O.P. sono assicurate da Atena S.p.A. a condizione che i prodotti siano installati nelle condizioni ambientali, per i quali sono stati progettati e siano stati sottoposti alle normali attività di manutenzione consigliata se previste.
Nello specifico, gli elementi costruttivi non strutturali, dovranno essere opportunamente dimensionati al fine di resistere con adeguata sicurezza a tutte quelle azioni che possano indurre stati di sollecitazione all’edificio, a titolo esemplificativo, ma non esaustivo, si citano sisma, venti, dilatazioni termiche, umidità ecc., in relazione al sito di installazione, alla destinazione d’uso dell’edificio e alle caratteristiche tecniche del progetto.
Si consiglia di verificare con l’ufficio tecnico di Atena le specifiche condizioni ambientali ai quali il prodotto andrà sottoposto, al fine di scegliere i materiali più idonei al sito di installazione.
Indipendentemente da eventuali informazioni e/o suggerimenti e/o consigli e/o pareri, anche di carattere tecnico, scambiati tra le parti in sede di trattativa pre-contrattuale, Atena S.p.A. eseguirà i manufatti solo in conformità all’ordine ricevuto ed agli eventuali disegni tecnici e/o progetti allegati, non assumendo, quindi, alcuna responsabilità in relazione a quanto non indicato nell’ordine e/o nei disegni tecnici e/o nei progetti.
Tutti i diritti sono riservati ed oggetto di protezione industriale. Le modifiche dei prodotti illustrati, anche se parziali, potranno essere eseguite soltanto se esplicitamente autorizzate dalla Società Atena S.p.A. Tutti i dati forniti ed illustrati sono indicativi e la Società Atena S.p.A. si riserva di apportare in ogni momento le modifiche che si riterranno opportune, in conseguenza delle proprie necessità aziendali e dei propri procedimenti produttivi.
Le informazioni contenute nella seguente scheda sono da considerarsi aggiornate alla data di stesura della stessa, tuttavia variazioni o modifiche prestazionali del prodotto avvenute in tempi successivi a tale data possono influenzarne l’accuratezza: è fatto obbligo agli utilizzatori di assicurarsi di possedere l’ultima versione della presente scheda.

Garanzie
Atena S.p.A. in qualità di produttore, copre i difetti di fabbricazione sui propri prodotti.
Salvo quanto disposto in specifiche estensioni di garanzia, questa decorre da un anno dalla consegna del prodotto.
Eventuali reclami dovranno essere comunicati secondo quanto previsto nelle condizioni di vendita.
I prodotti Atena per sistemi costruttivi a secco sono stati progettati esclusivamente per tale impiego, qualsiasi altro uso è considerato improprio.
