ATENA EASY LINE Le strutture a T della linea EASY LINE rappresentano la gamma di profili perfetta per qualsiasi campo di applicazione grazie alla facilità di posa, all’aggancio Easy brevettato e alla portata massima di 14 Kg.

Profili EASY LINE: L'aggancio perfetto per una finitura di alta qualità
Le strutture a T Easy Line di Atena si contraddistinguono per l’eleganza e le elevate prestazioni in ambito tecnico ed estetico.
Il loro innovativo sistema di aggancio “a coda di rondine” non solo conferisce un aspetto pregevole, ma garantisce anche una notevole stabilità e sicurezza.
Questi componenti facilitano un rapido sganciamento, consentendo di rimuovere i profili senza rischi di danneggiamento e rendendoli prontamente riutilizzabili.
Per migliorare ulteriormente la rigidità dei profili e la resistenza alla torsione, durante la produzione viene applicato lo speciale DOPPIO STITCHING ATENA, una doppia punzonatura che attraversa l’intero profilo fino al punto d’aggancio, assicurando una massima stabilità.
Inoltre, tutti i profili Easy Line della serie Atena Steel Strong sono dotati di un punto di espansione progettato per gestire l’allungamento della struttura causato dalla dilatazione termica e dalle tensioni residue, oltre a resistere a sollecitazioni esterne.

Caratteristiche
Aggancio Easy brevettato
Tenuta in trazione 180 N
Scuretti colorati

Facilità di posa
Tutti i campi di applicazione
Portata massima 14 Kg/mq

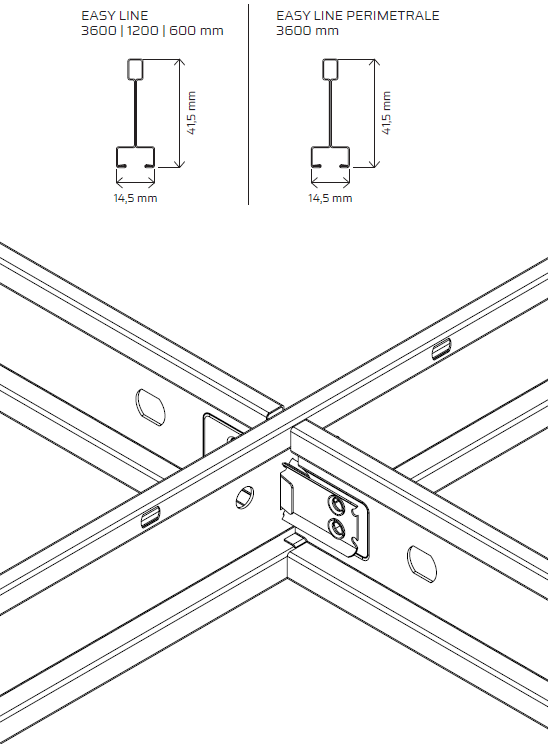

Speciale perimetrale Easy Line
Strutture per controsoffitti in pannelli metallici
Strutture per controsoffitti in fibra minerale
Strutture per controsoffitti in lamiera stirata
Strutture per controsoffitti in grigliati

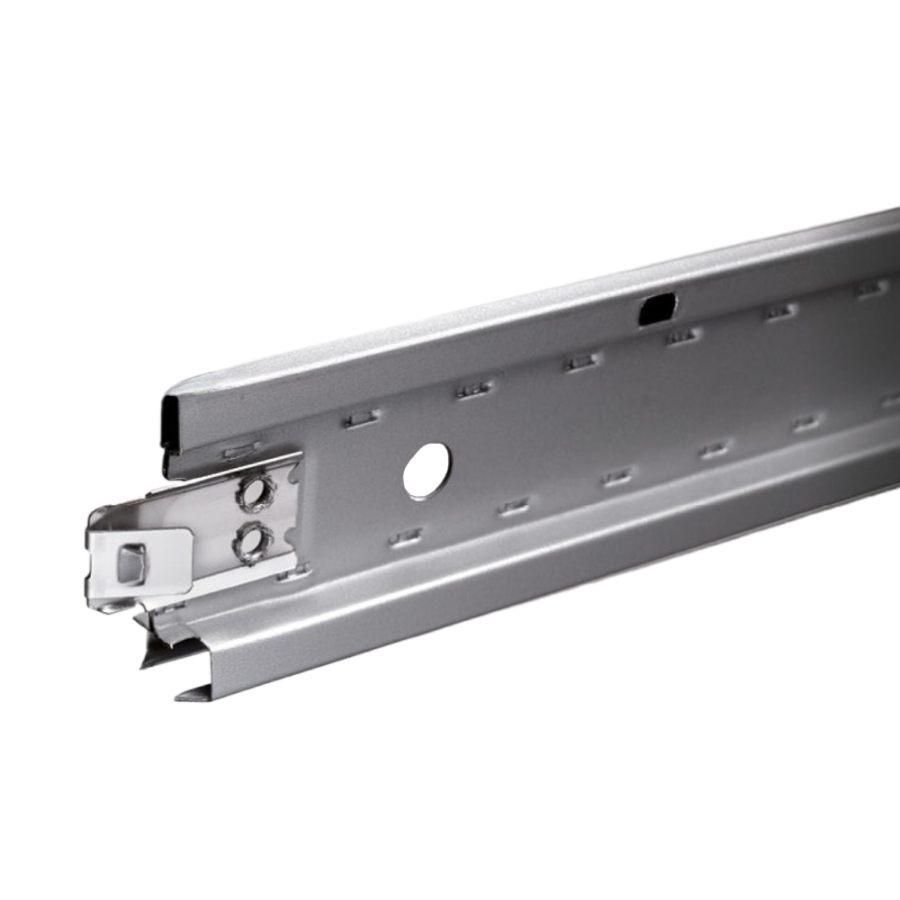

Strutture a T EASY LINE pratiche e versatili
I profili Easy Line sono perfetti per essere utilizzati assieme ai pannelli 15 LINEAR DESIGN disponibili ribassati da 9 o da 15 mm e con angoli retti o smussati. I pannelli 15 LINEAR DESIGN vanno in appoggio alla struttura che sarà così a vista e donerà un ritmo modulare cadenzato al controsoffitto. La particolarità delle strutture a T Easy Line, inoltre, risiede nel fatto che i profili portanti possono fungere anche da profilo perimetrale e saranno prodotti con il solo smusso corrispondente all’aggancio del profilo.

Per rendere ancora più particolare e dal design inconfondibile il controsoffitto con struttura a T Easy Line, è possibile inserire strip led oppure avere gli scuretti colorati.

Eleganti e raffinati, i profili EASY LINE della gamma Atena STEEL STRONG da componente essenzialmente tecnico si traducono in dettaglio architettonico di pregio, ampiamente utilizzati nella realizzazione di uffici, negozi e alberghi con pannelli perfettamente complanari in metallo, fibra minerale, grigliati e lamiera stirata.

Profili EASY LINE: Configurazioni speciali con profili multipasso
I profili portanti delle strutture a T della linea Easy Line sono disponibili anche con asole a passo variabile, un’opzione questa che consente di realizzare speciali configurazioni multipasso con pannelli a misura su tutti i moduli, compresi gli internazionali standardizzati (Imperial | DIN | Francese). Il sistema viene configurato con aggancio Atena Easy, facile da installare sicuro e stabile.

Dati tecnici

Sostenibilità

* dati dichiarati secondo quanto richiesto dallo standard ISO 14021

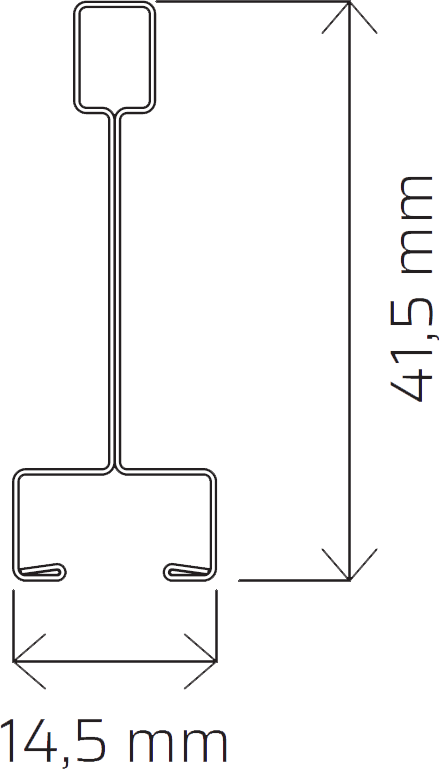

STRUTTURA EASY LINE

INCIDENZE
Lunghezza EASY LINE	3600 mm	1200 mm	600 mm
Incidenza modulo 600x600	0,85 ml/mq	1,70 ml/mq	0,85 ml/mq
Incidenza modulo 600x1200	0,85 ml/mq	1,70 ml/mq	-

PORTATA

Carico massimo = 14 kg/mq | Flessione massima = L/360 Test Laboratorio Cert TV Per flessioni diverse si veda la presente tabella FLESSIONE MAX                   L/300    L/360    L/400    L/500 COEFF. MOLTIPLICATORE       1,2           1          0,9       0,72

(1) Portante da 3700 (2) Intermedio da 1200 mm (3) Traverso da 600 mm

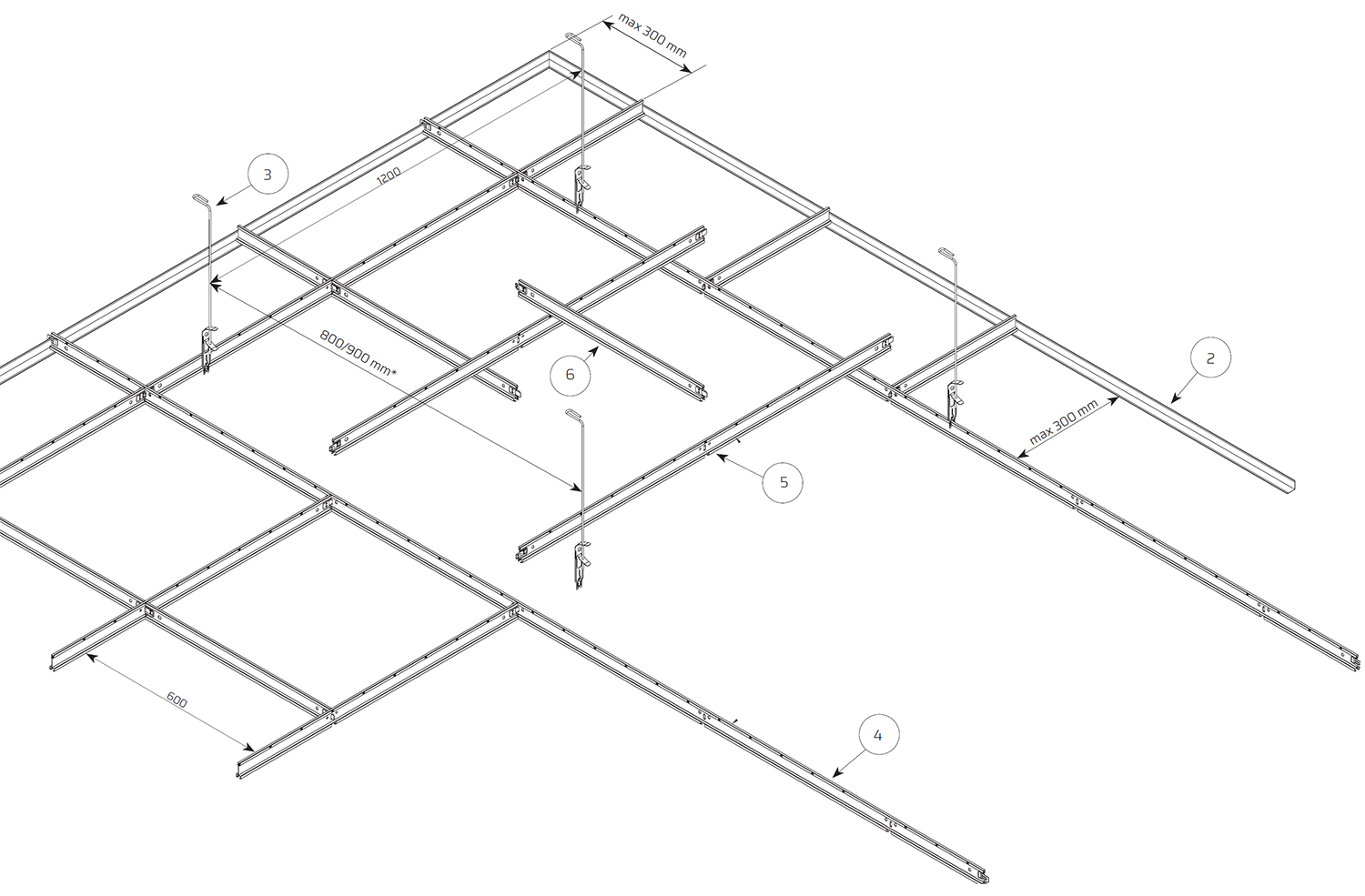

SCHEMA DI INSTALLAZIONE ATENA EASY LINE

Pulizia, manutenzione e prescrizioni di smontaggio
La pulizia e la manutenzione dei controsoffitti Atena pur essendo semplice da eseguire richiede comunque cura e attenzione.
La pulizia del controsoffitto metallico può essere eseguita con acqua tiepida e detergenti neutri e non abrasivi.
La manutenzione dei controsoffitti riguarda normalmente: la sistemazione, l’allineamento o la sostituzione dei moduli (pannelli, doghe, baffle o grigliati), deteriorati o rotti, che possono altresì essere rimossi per esigenze legate a riparazioni o manutenzioni dei sottostanti impianti.
Le risorse incaricate alla manutenzione dovranno essere: operai specializzati e formati/informati mediante schede tecniche, sul tipo di montaggio/smontaggio e manutenzione del controsoffitto per garantire un lavoro a regola d’arte.
L’utilizzo di strumenti/attrezzi non conformi, può causare il danneggiamento della retrostruttura, provocando nel tempo, la perdita di aderenza dei moduli e la loro caduta accidentale.
Tutte le manutenzioni devono rispettare le indicazioni riportate in scheda tecnica o in specifiche istruzioni se fornite e ogni difformità conseguente alla manutenzione dovrà essere prontamente segnalata.
Ogni addetto alla manutenzione dovrà smontare accuratamente i moduli, eseguire la manutenzione prevista e non compromettere o manomettere la controsoffittatura esistente, la relativa pendinatura e le connessioni tra gli elementi.
Al termine della manutenzione, reinstallare i moduli verificando che questi siano ben agganciati o posizionati se in appoggio su struttura a vista e che, la planarità dell’insieme sia garantita.
Eventuali dislivelli possono essere il segnale di un posizionamento dei moduli non perfetto e, per questo motivo, devono essere prontamente segnalati e verificati.

Sostenibilità e sicurezza
Tutti i controsoffitti Atena sono realizzati con prodotti che non rilasciano nell’ambiente sostanze pericolose ivi compresa formaldeide.
Verniciature e/o sublimazioni sono eseguite con sostanze esenti da Compositi Organici Volatili (COV/ VOC).
I manufatti saranno riciclabili e nel loro complesso derivati dall’impiego di materiali provenienti da processi di riciclo, con contenuto di materiale riciclato, calcolato per ogni tipologia di prodotto, conforme ai requisiti CAM e dichiarato secondo quanto richiesto dallo standard ISO 14021.
Il sistema controsoffitto contribuisce all’ottenimento di crediti propedeutici alla certificazione di progettazione, costruzione e gestione sostenibile ed efficiente degli edifici secondo il protocollo LEED e secondo i protocolli BREEAM e ITACA per gli aspetti trasversali.

Fissaggi
Atena fornisce esclusivamente le pendinature e gli accessori quali viti, rondelle e dadi per collegare gli elementi di propria fornitura.
Corpi illuminanti, accessori e impianti non devono gravare sul sistema controsoffitto, bensì essere autonomamente pendinati.
I fissaggi dovranno essere verificati rispetto al carico, alle caratteristiche del fondo di ancoraggio e alla correttezza dell’installazione, al fine di non compromettere la stabilità del sistema controsoffitto.
