ATENA EASY BASE 24 Le strutture a T per controsoffitti modulari EASY BASE 24 sono la punta di diamante della produzione rigorosamente Made in Italy di Atena. Questo profilo T24 per controsoffitto si distingue per gli agganci a rapido innesto, il rispetto dei requisiti normativi, la facilità di posa e le eccellenti performance tecnico-funzionali.

Come tutti i profili per controsoffitti di Atena, è parte integrante della gamma Steel Strong, completa di strutture per controsoffitti in fibra minerale e controsoffitti metallici e rappresenta quindi una soluzione pratica e versatile applicabile a diversi settori edili.

Profilo T24 per controsoffitto: Tipologie e caratteristiche

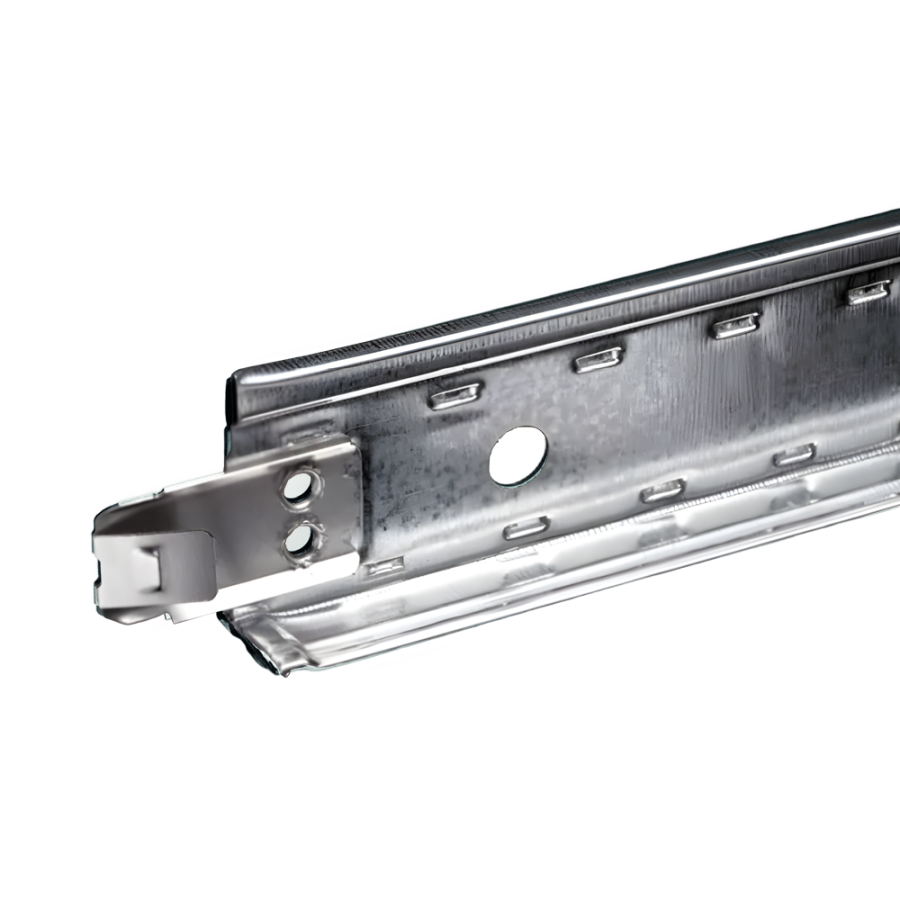

Il profilo T24 per controsoffitto EASY BASE 24 è l’elemento principe delle orditure e viene proposto da Atena nelle versioni overlap (a sormonto) o butt-end (a battente).
Entrambi i modelli hanno aggancio riportato e doppio stitching, ovvero doppia punzonatura eseguita lungo tutto il profilo fino al punto di aggancio per assicurare massima stabilità, aumentare la rigidità della struttura stessa e renderla resistente alla torsione.
Gli agganci dei profili per controsoffitti EASY BASE 24 sono a rapido innesto e sono caratterizzati dall’inconfondibile “clic” che ne attesta l’avvenuto inserimento in maniera corretta.
I traversini a T di Atena, inoltre, sono concepiti per permettere lo sganciamento dell’incrocio tramite una leggera pressione delle dita sulla linguetta e questo plus consente di staccare i profili senza danneggiarli per renderli così disponibili per un nuovo uso.
Tutti i profili per controsoffitti presentano un punto di espansione, denominato giunto di dilatazione, che assorbe correttamente l’allungamento della struttura dovuto a fenomeni di dilatazione termica, tensioni residue dei materiali e cariche di energia cinetica provocata da eventuali sollecitazioni esterne come scosse sismiche.
I prodotti sono testati e certificati secondo la normativa 13501-1 e 2 rispondendo ai requisiti di protezione passiva in caso di incendio.

Strutture a T per controsoffitti modulari: Tracciamenti, Certificazioni e impegno ambientale
I profili per controsoffitti della linea Atena Steel Strong sono adatti a essere installati in ambienti dove è richiesto e necessario un elevato grado di salubrità come ospedali, laboratori chimici, cucine industriali.
Infatti, test su campioni verniciati secondo ISO 2196 hanno dimostrato una riduzione significativa di popolazione batterica dopo 24 ore.I traversini a T, come gli altri modelli della gamma, sono realizzati con materiali anticorrosivi e, in funzione del grado di corrosione richiesto, Atena esegue specifici trattamenti per prevenire le correnti galvaniche.
Le strutture a T per controsoffitti modulari EASY BASE 24 hanno anche ottenuto il certificato di resistenza al fuoco REI120 in abbinamento a pannelli di roccia e di fibra minerale.
Le strutture a T per controsoffitti modulari, inoltre, sono state progettate per la sostenibilità ambientale e la sicurezza.
Infatti, le materie prime di realizzazione provengono da processi di riciclo e non generano rifiuti pericolosi in fase di demolizione; si tratta di prodotti sicuri e incombustibili che non rilasciano nell’ambiente sostanze nocive.

Strutture a T per controsoffitti modulari
• La configurazione modulare consente di minimizzare i rifiuti in fase di installazione
• I componenti possono essere sostituiti singolarmente durante l’installazione se danneggiati
• Le strutture sono di facile installazione
• I sistemi possono essere rinforzati con appositi kit antisismici
• Sono realizzate con materiali provenienti da processi di riciclo e il contenuto di riciclato è calcolato come valore medio in ottemperanza ai requisiti C.A.M e secondo la norma ISO 14021
• I prodotti Atena sono riciclabili al 100% e nel loro fine vita possono essere riutilizzati, recuperati, riciclati e demoliti in modo selettivo;
• Tutti i componenti metallici sono sicuri, ignifughi, non contengono sostanze SVHC, non rilasciano nell’ambiente sostanze pericolose (inclusa la formaldeide) e non diventano rifiuti pericolosi in fase di demolizione.

Caratteristiche
Aggancio Easy brevettato
Tenuta in trazione 180 N
Intersezione profili overlap e butt-end

Compatibile con Bandraster asolato
Tutti i campi di applicazione
Portata massima 12 Kg/mq

Strutture per controsoffitti in pannelli metallici
Strutture per controsoffitti in fibra minerale
Strutture per controsoffitti in lamiera stirata
Strutture per controsoffitti in grigliati

Modelli

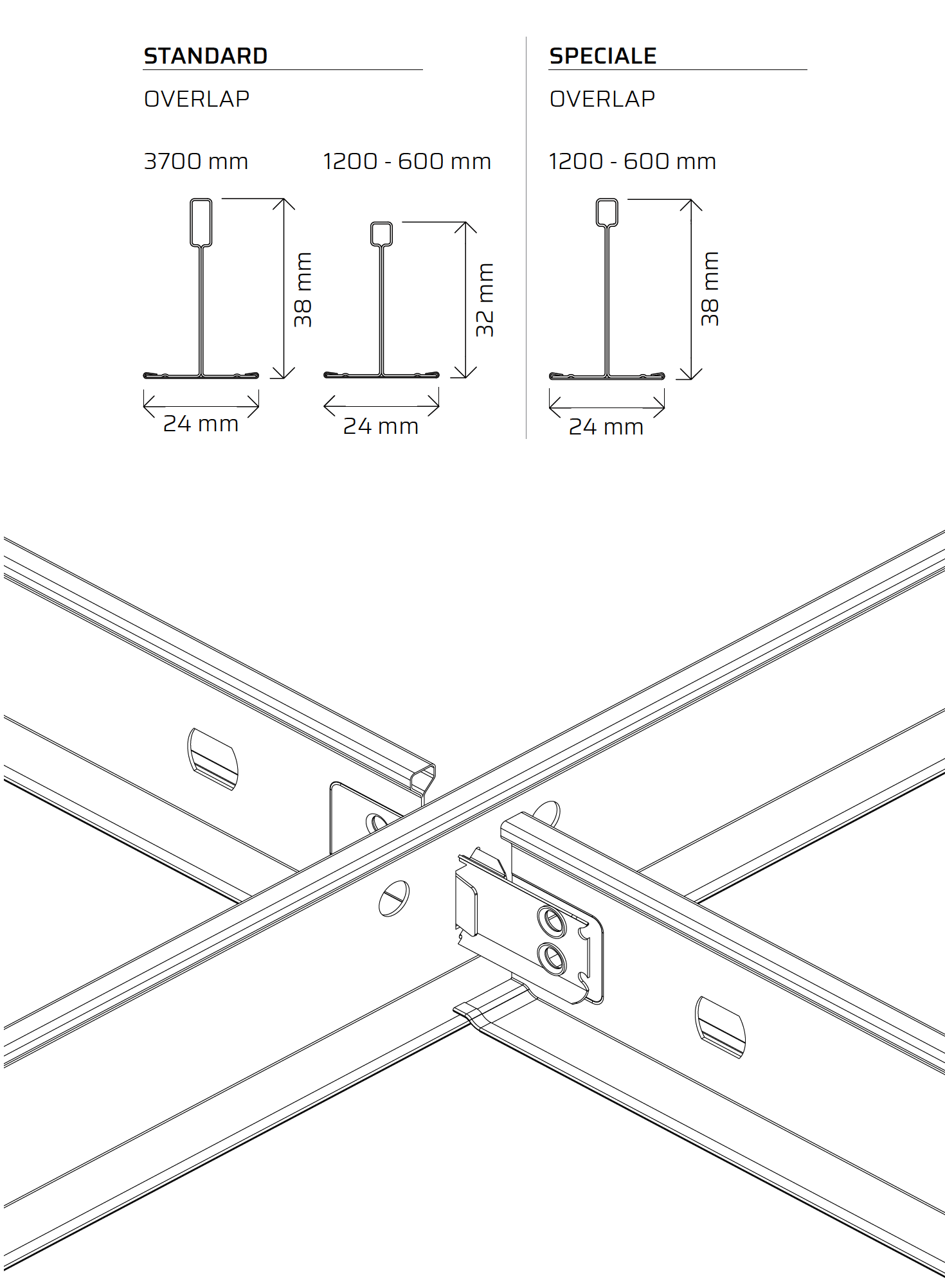

Profili T24
Easy T24 Standard:  3700 h38 | 1200-600 h32
Easy T24 Special:     3700 h38 | 1200-600 h38

Certificazioni REI
REI 120 | con pannelli in lana di roccia sp.75mm
REI 120 | con pannelli in lana di roccia sp.15mm
solaio Laterocemento | UNI EN 13501-1-

REI 120 | con pannelli in fibra minerale sp.15mm
solaio Pedralles | UNI EN 13501-1-2

75 minuti | con pannelli in fibra minerale sp.14mm
profili metallici in acciaio S275 | BS476:Part.21:1987

Colori e prestazioni
Bianco | Nero | Silver – resist. corrosione C2
Totally white – resist. corrosione C3
Post-verniciatura RAL/NCS – resist. corrosione C2 | C4
Trattamento antimicrobico – resist. corrosione C2 | C4

Prestazioni tecniche

Sostenibilità

* dati dichiarati secondo quanto richiesto dallo standard ISO 14021

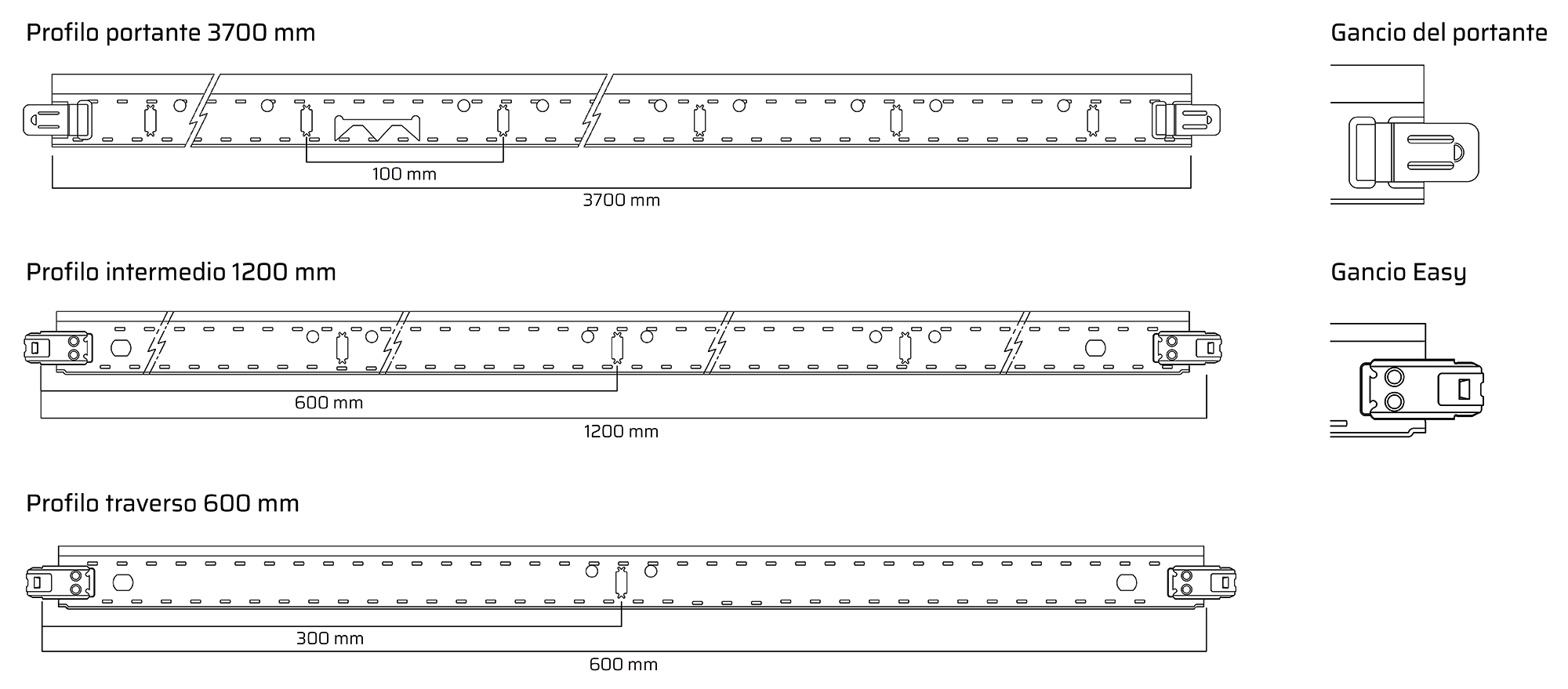

STRUTTURA EASY T24 OVERLAP

Dimensioni

Incidenze

INCIDENZE
Lunghezza B24	3600 mm	1200 mm	600 mm
Incidenza modulo 600x600	0,85 ml/mq	1,70 ml/mq	0,85 ml/mq
Incidenza modulo 600x1200	0,85 ml/mq	1,70 ml/mq	-

PORTATA

Carico massimo = 14 kg/mq | Flessione massima = L/360 Test Laboratorio Cert TV Per flessioni diverse si veda la presente tabella FLESSIONE MAX                   L/300    L/360    L/400    L/500 COEFF. MOLTIPLICATORE       1,2           1          0,9       0,72

(1) Portante da 3700 (2) Intermedio da 1200 mm (3) Traverso da 600 mm

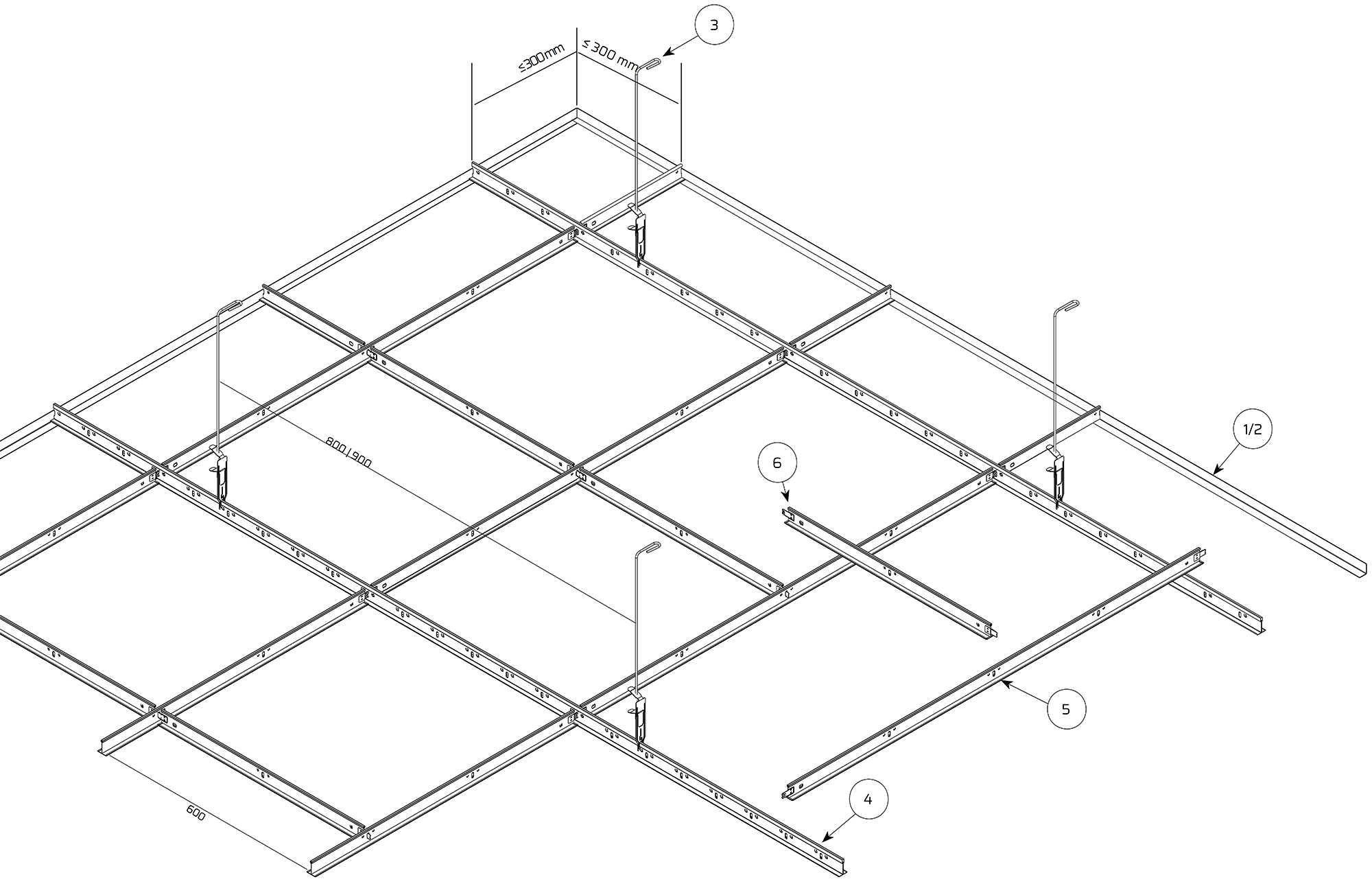

SCHEMA DI INSTALLAZIONE

Pulizia, manutenzione e prescrizioni di smontaggio
La pulizia e la manutenzione dei controsoffitti Atena pur essendo semplice da eseguire richiede comunque cura e attenzione.
La pulizia del controsoffitto metallico può essere eseguita con acqua tiepida e detergenti neutri e non abrasivi.
La manutenzione dei controsoffitti riguarda normalmente: la sistemazione, l’allineamento o la sostituzione dei moduli (pannelli, doghe, baffle o grigliati), deteriorati o rotti, che possono altresì essere rimossi per esigenze legate a riparazioni o manutenzioni dei sottostanti impianti.
Le risorse incaricate alla manutenzione dovranno essere: operai specializzati e formati/informati mediante schede tecniche, sul tipo di montaggio/smontaggio e manutenzione del controsoffitto per garantire un lavoro a regola d’arte.
L’utilizzo di strumenti/attrezzi non conformi, può causare il danneggiamento della retrostruttura, provocando nel tempo, la perdita di aderenza dei moduli e la loro caduta accidentale.
Tutte le manutenzioni devono rispettare le indicazioni riportate in scheda tecnica o in specifiche istruzioni se fornite e ogni difformità conseguente alla manutenzione dovrà essere prontamente segnalata.
Ogni addetto alla manutenzione dovrà smontare accuratamente i moduli, eseguire la manutenzione prevista e non compromettere o manomettere la controsoffittatura esistente, la relativa pendinatura e le connessioni tra gli elementi.
Al termine della manutenzione, reinstallare i moduli verificando che questi siano ben agganciati o posizionati se in appoggio su struttura a vista e che, la planarità dell’insieme sia garantita.
Eventuali dislivelli possono essere il segnale di un posizionamento dei moduli non perfetto e, per questo motivo, devono essere prontamente segnalati e verificati.

Sostenibilità e sicurezza
Tutti i controsoffitti Atena sono realizzati con prodotti che non rilasciano nell’ambiente sostanze pericolose ivi compresa formaldeide.
Verniciature e/o sublimazioni sono eseguite con sostanze esenti da Compositi Organici Volatili (COV/ VOC).
I manufatti saranno riciclabili e nel loro complesso derivati dall’impiego di materiali provenienti da processi di riciclo, con contenuto di materiale riciclato, calcolato per ogni tipologia di prodotto, conforme ai requisiti CAM e dichiarato secondo quanto richiesto dallo standard ISO 14021.
Il sistema controsoffitto contribuisce all’ottenimento di crediti propedeutici alla certificazione di progettazione, costruzione e gestione sostenibile ed efficiente degli edifici secondo il protocollo LEED e secondo i protocolli BREEAM e ITACA per gli aspetti trasversali.

Fissaggi

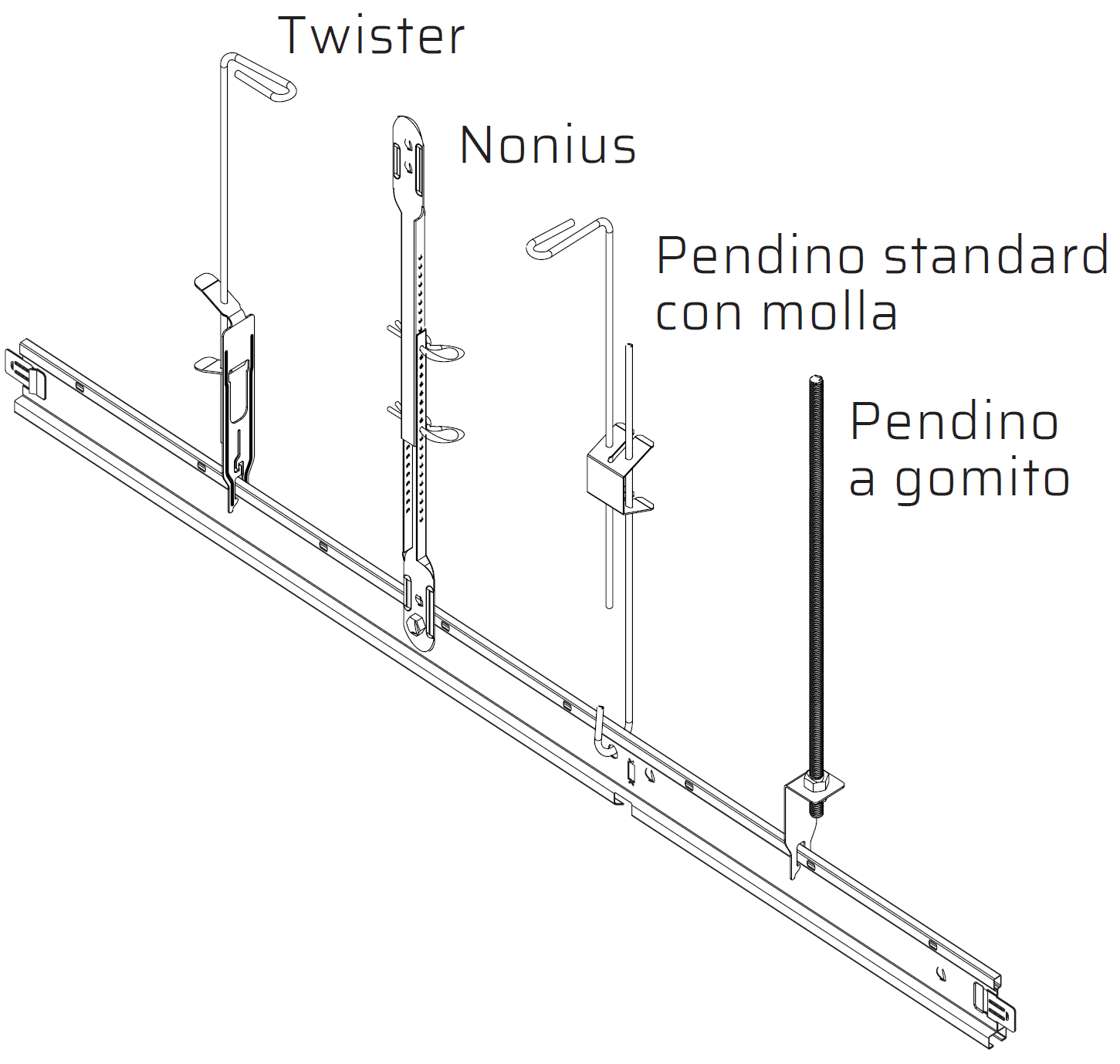

Atena fornisce esclusivamente le pendinature e gli accessori quali viti, rondelle e dadi per collegare gli elementi di propria fornitura.
Corpi illuminanti, accessori e impianti non devono gravare sul sistema controsoffitto, bensì essere autonomamente pendinati.
I fissaggi dovranno essere verificati rispetto al carico, alle caratteristiche del fondo di ancoraggio e alla correttezza dell’installazione, al fine di non compromettere la stabilità del sistema controsoffitto.
