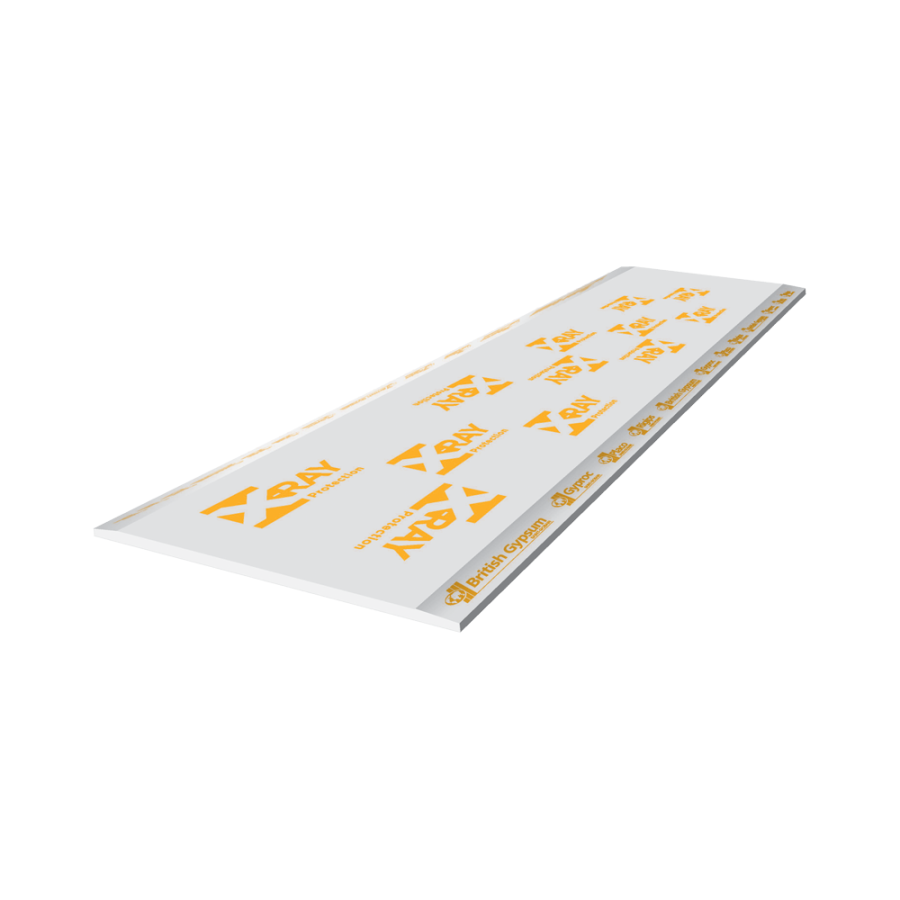

GYPROC • X-RAY PROTECTION 13 Lastra schermante contro i raggi X

Riferimento GY/X-RAY

Lastra speciale per la protezione dai raggi X (EN 520 - tipo DFI) con incrementata densità del nucleo, il cui gesso è inoltre additivato con elevato quantitativo di fibre di vetro e solfato di bario, che conferiscono al prodotto un elevato grado di durezza superficiale e resistenza meccanica.

Maggiori informazioni

GRATIS oltre 120€ entro 10 Kg

SUPPORTO +39 011 408 14 28

PAGAMENTO Bonifico, Carta o Satispay

Descrizione

GYPROC X-RAY PROTECTION 13 Lastra speciale con incrementata densità del nucleo (tipo D) priva di piombo, il cui gesso è additivato con fibre di vetro e solfato di bario: tali caratteristiche conferiscono alla lastra un elevato grado di durezza superficiale e di resistenza meccanica (tipo I).
Inoltre contribuisce ad incrementare la resistenza al fuoco nei sistemi in cui è installata (tipo F).

Vantaggi
• Protezione ai raggi X
• Sicurezza: resistenza al fuoco
• Elevato isolamento acustico

Destinazione d'uso
La lastra viene impiegata per la realizzazione di pareti divisorie e contropareti, in edifici in cui è richiesta la protezione dai raggi X, quali: ospedali, cliniche veterinarie e dentistiche, case di cura, come alternativa alla lamina di piombo.
Si identifica per il cartone a vista prestampato e per il colore giallo del nucleo di gesso.

Dati tecnici

Caratteristica	Valore	Norma di riferimento
Tipo lastra	D F I	EN 520 - 3.2
Bordo longitudinale	Assottigliato	-
Bordo di testa	Dritto	-
Spessore	12,5 mm (±0,5)	EN 520 - 5.4
Larghezza	600 mm (0/-4)	EN 520 - 5.2
Lunghezza	2400 mm (0/-5)	EN 520 - 5.3
Fuori squadro	≤ 2,5 mm/m	EN 520 - 5.5
Peso	18,00 kg/m²(±5%)	-
Classe di reazione al fuoco	A2-s1,d0	EN 13501-1
Carico di rottura a flessione LONGITUDINALE TRASVERSALE	550 N 210 N	EN 520 - 4.1.2
Durezza superficiale	-	EN 520 - 5.12
Conducibilità termica (λ)	0,25 W/mK	EN 10456
Permeabilità al vapore (µ) CAMPO SECCO CAMPO UMIDO	10 4	EN 10456
Assorbimento d’acqua SUPERFICIALE TOTALE	- -	EN 520 - 5.9.1 EN 520 - 5.9.2

Marcatura su lato posteriore: Gyproc X-Ray Protection 13 - CE - Tipo DFI - A2-s1,d0 - Data e ora di produzione - Paese di produzione - n. DoP

Spessore equivalente di piombo (mm)	Potenza di uscita (output) della macchina emittente
	30 kV	40 kV	60 kV	70 kV	80 kV	90 kV	100 kV	125 kV	130 kV	140 kV	150 kV
0,25	2	2	2	2	2	2	2	2	2	2	2
0,50	2	2	2	2	2	2	2	2	2	2	2
1,00	2	2	2	2	2	2	2	3	3	3	3
1,50	2	3	3	3	2	2	3	4	4	4	5
2,00	2	3	4	3	3	3	3	5	5	6	6
2,50	2	3	5	4	3	3	4	6	6
3,00	2	3	6	4	4	4	4
3,50	2	3	6	5	4	4	5
4,00				5	5	5	6
	Numero di lastre Gyproc X Ray Protection 13 necessarie alla protezione dai raggi X

Installazione
• Posare le lastre in orizzontale e avvitare alla struttura (interasse massimo montanti di 600 mm) con viti auto perforanti per lastre ad alta densità ad interasse massimo di 300 mm riducendolo a 200 mm lungo il perimetro), assicurarsi che le teste delle viti siano poco sotto il filo della superficie della lastra.
• Sfalsare i giunti tra i paramenti, sfalsare i giunti verticali di 300 mm, quelli orizzontali almeno della distanza di un interasse.
La posa prevede l’accostamento dei bordi assottigliati e la realizzazione di uno spazio di 2 3 mm tra i bordi dritti per consentire allo stucco una migliore penetrazione tra le lastre.
• Per garantire integrità di protezione dai raggi X, occorre stuccare ogni giunto di strato di lastre applicato.
L’applicazione del nastro di rinforzo (carta microforata o feltro di vetro) sarà necessario solo nello strato di lastre più esterno.
• Scanalare a "V" i bordi dritti per garantire penetrazione dello stucco.
Stuccare questi per primi, e i giunti orizzontali (bordi assottigliati) per secondi.
Tutti i giunti tra le lastre, le intersezioni con le altre strutture (compreso il perimetro della parete) e le teste delle viti devono essere riempiti e stuccati con Gyproc GypFill ® P X Ray Protection.
(Indicazioni all'interno della scheda tecnica).

Avvertenze e raccomandazioni
• Gyproc X Ray Protection può essere finita come una superficie in cartongesso tradizionale, è quindi possibile procedere con rasatura, pitturazione, rivestimento con piastrelle.
•Gyproc X Ray Protection non deve essere perforata, per l’integrazione impiantistica si consiglia di installare una controparete in cartongesso o l’utilizzo di accessoristica resistente ai raggi X.
• Il numero delle lastre può essere suddiviso in modo uguale o asimmetrico tra i due lati della parete divisoria rispettando il numero richiesto per fornire la protezione dalle radiazioni.
• Utilizzare lo stucco Gyproc GypFill ® P X Ray Protection per assicurare la corretta protezione dai raggi X è necessario stuccare tutti i giunti tra le lastre e le intersezioni con le altre strutture.
• Su indicazione del progettista, è possibile proteggere anche i soffitti dai raggi X, installando le lastre a controsoffitto (con relativa stuccatura dei giunti con Gyproc Gypfill ® P X Ray Protection.
