GLOBAL BUILDING GLOBAL COLLAR PLUS C L'unico collare senza alette di fissaggio, garantendo pertanto minimi ingombri, che è protetto da brevetto.
Protegge l'attraversamento di tubazioni combustibili in PVC, PE, PP, curve ed in angolo, sino ad un diametro esterno di 315 mm, con una resistenza al fuoco El 120.

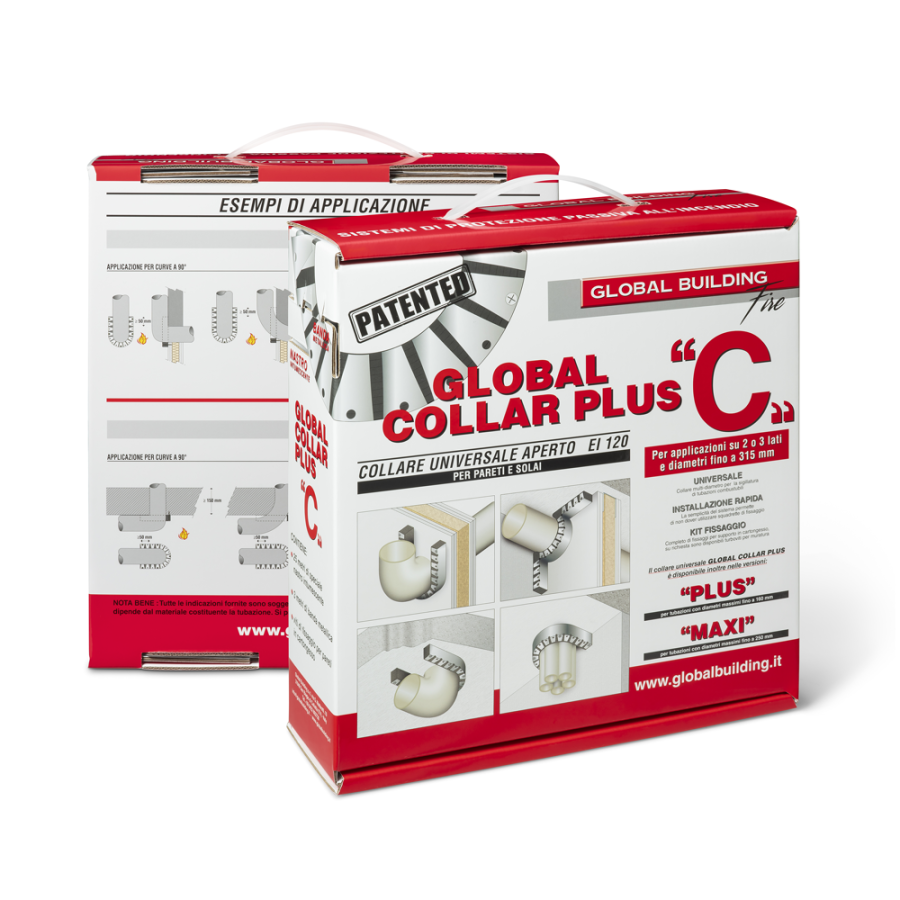

Il collare universale GLOBAL COLLAR PLUS C è costituito da più strati di nastro intumescente che vengono adagiati su un lamierino metallico, che avvolge la tubazione formando un angolo aperto e fissa l'intero sistema al supporto.
GLOBAL COLLAR PLUS C viene applicato sul lato esposto al fuoco e fissato alla parete in cartongesso con viti autoperforanti fosfatate senza l'uso di barre filettate passanti.
Nel caso di applicazione su pareti in muratura è consigliato l'uso di turboviti senza tassello.

Applicazioni
Turbazioni combustibili
Su pareti, su solai

Dati tecnici

Esempio di fissaggio
- Soluzione con UN SOLO COLLARE, sul lato esposto al fuoco
- Fissato alla parete SENZA BARRE FILETTATE passanti
- Rapporto di classificazione: I.G. 380081/4094FR - I.G. 380080/4093FR
- Norma di prova: EN 1366-3

Descrizione capitolato
Fornitura e posa in opera di collare aperto per tubazioni combustibili GLOBAL COLLAR PLUS C senza alette di fissaggio con resistenza al fuoco fino a El 120 U/C certificata su pareti in muratura o cartongesso, costituito da un guscio metallico in lamierino di acciaio sezione nominale 40x30x0,5 mm contenente strati di guarnizione intumescente a base di grafite sezione nominale 40x2 mm ciascuno, in conformità ai Rapporti di classificazione I.G. 380080/4093FR e I.G. 380081/4094FR.

È necessario misurare il diametro della tubazione da proteggere e, a seconda del diametro stesso, tagliare la quantità necessaria di nastro nel numero di strati previsto dalla tabella.
Spezzare una lunghezza di banda metallica adeguata a contenere il nastro intumescente (vedi tabella).
Pre-sagomare la banda metallica attorno al tubo ed adagiare il nastro della lunghezza e nel numero di strati necessari.
Fissare il collare alla parete solo dal lato esposto al fuoco con viti autoperforanti fosfatate nel numero indicato nella tabella.
Nel caso di parete in muratura utilizzare turboviti senza uso del tassello.
Prima dell'installazione del collare i vuoti/giunti restanti tra la parete ed il tubo penetrante possono essere riempiti con il sigillante GB-MT, o in alternativa con materiale incombustibile dimensionalmente stabile come calcestruzzo, malta cementizia o di gesso.

Schema di applicazione in relazione al diametro del tubo

Tutte le indicazioni fornite sono soggette a modifiche e sono date solo come guida. Il numero di strati da applicare dipende dal materiale costituente la tubazione.
Si prega di consultare il rapporto di classificazione per maggiori dettagli.

Tipo di tubo PVC	Diametro tubo (mm)	Spessore tubo (mm)	Parete muratura (mm)	Parete cartongesso (mm)	N. strati nastro intum.	Isolamento (mm)	Classe di resistenza al fuoco	Certificato
	40 250	3,0 14,7	≥ 120 ≥ 120	≥ 120 ≥ 120	3 21	senza senza	EI 120 C/U EI 120 C/U	I.G. 380081/4094FR I.G. 380081/4094FR

Tipo di tubo PE	Diametro tubo (mm)	Spessore tubo (mm)	Parete muratura (mm)	Parete cartongesso (mm)	N. strati nastro intum.	Isolamento (mm)	Classe di resistenza al fuoco	Certificato
	40 250	3,0 22,0	≥ 120 ≥ 120	≥ 120 ≥ 120	3 21	senza senza	EI 120 C/U EI 120 C/U	I.G. 380081/4094FR I.G. 380081/4094FR
