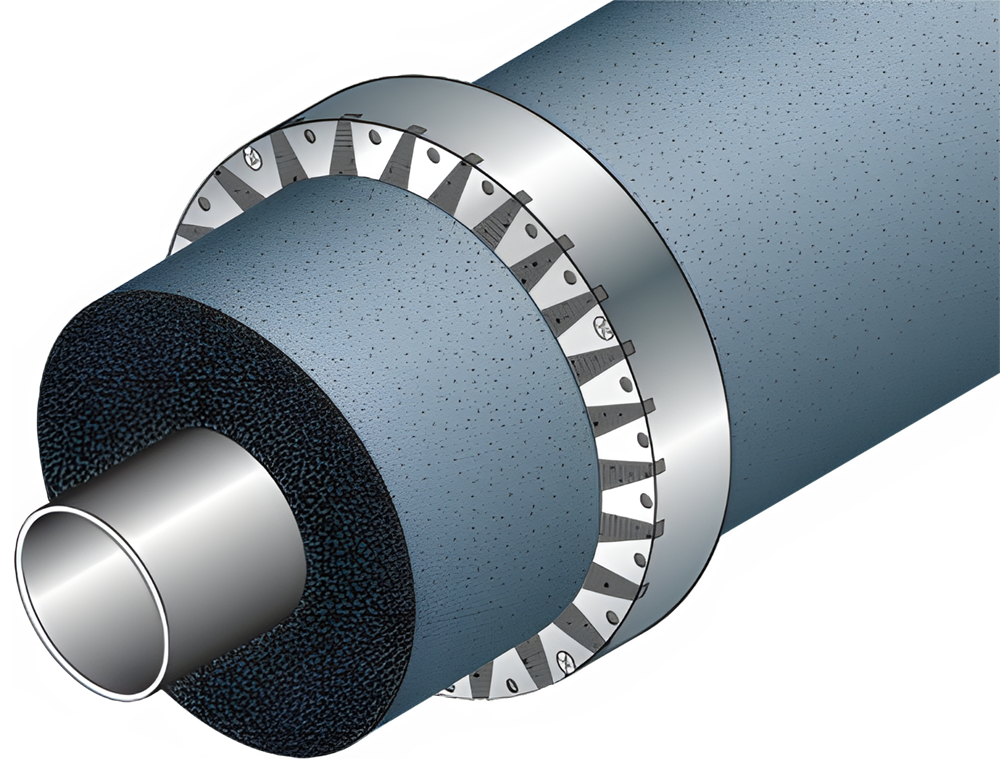

GLOBAL BUILDING GLOBAL COLLAR PLUS MAXI Collare per tubazioni di grandi dimensioni, senza alette di fissaggio con resistenza al fuoco fino a EI 120 C/U certificata su pareti in muratura o cartongesso, costituito da un guscio metallico in lamierino di acciaio sezione nominale 40x30x0,5 mm contenente guarnizione intumescente a base di grafite sezione nominale 40x2 mm, in conformità al Rapporto di classificazione I.G. 380080/4093.

È necessario misurare il diametro della tubazione da proteggere comprensiva di isolamento ed avvolgere il nastro intumescente nel numero di strati previsto (vedi tabella) fissandolo con nastro adesivo; spezzare il lamierino metallico della lunghezza indicata per ciascun diametro (vedi tabella) e avvolgerlo attorno alla guarnizione intumescente serrando le due estremità con vite autoperforante.

Fissare il collare alla parete solo dal lato esposto al fuoco con viti autoperforanti fosfatate nel numero indicato nella tabella.
Nel caso di parete in muratura utilizzare turboviti senza uso del tassello.
Prima dell’installazione del collare i vuoti/giunti restanti tra la parete ed il tubo penetrante possono essere riempiti con il sigillante GB-MT, o in alternativa con materiale incombustibile dimensionalmente stabile come calcestruzzo, malta cementizia o di gesso.

Applicazioni

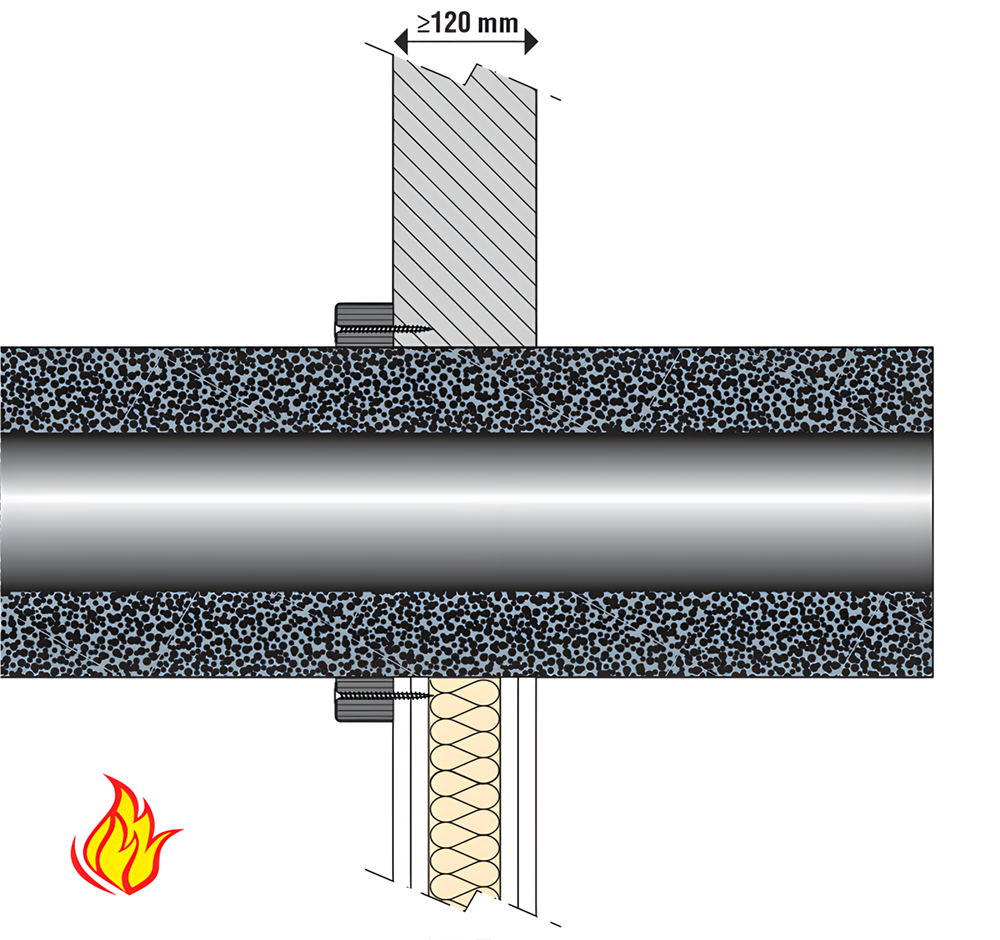

Pareti in calcestruzzo, cemento poroso, muratura o cartongesso

Sequenza di montaggio

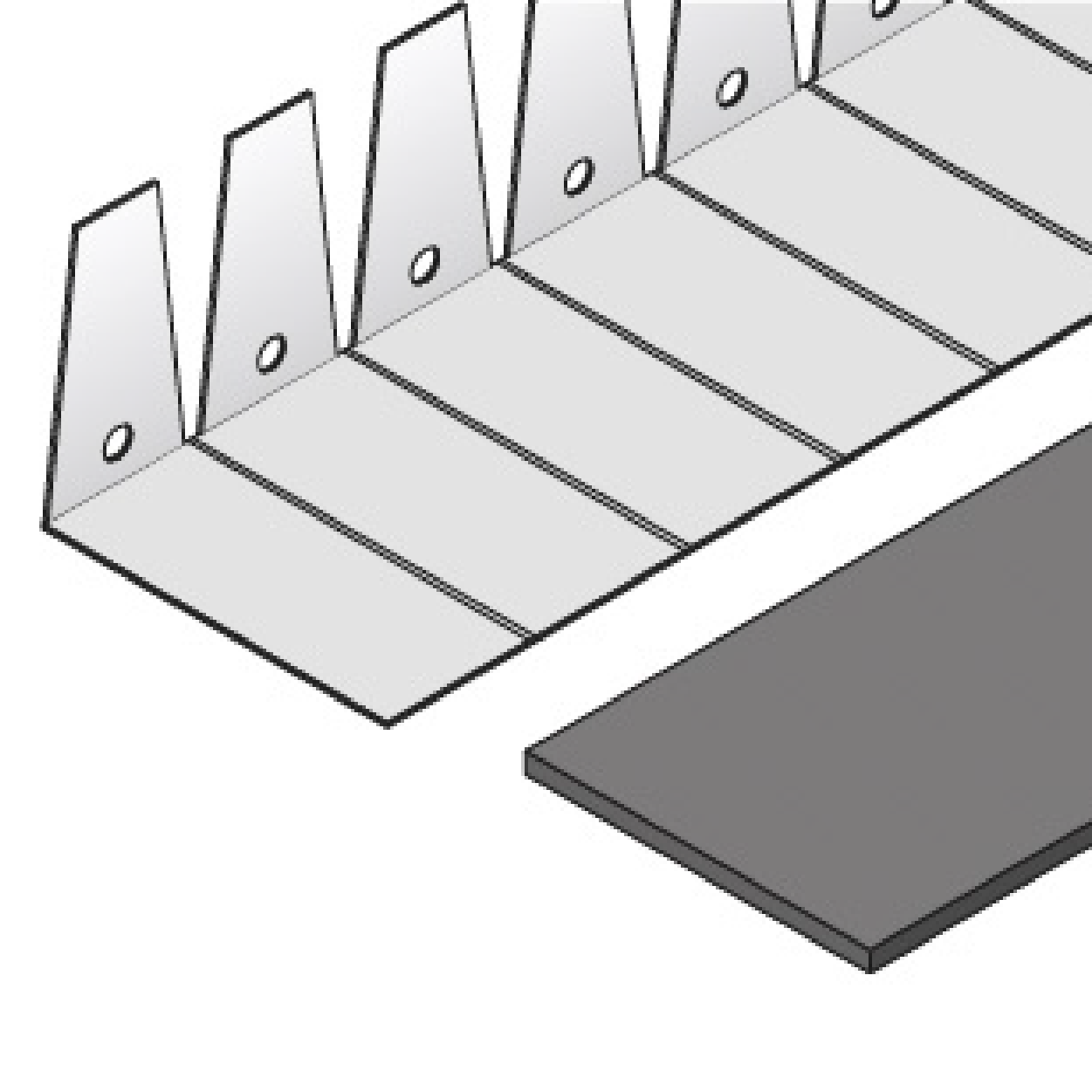

1 -Tagliare le quantità di nastro intumescente e di banda metallica (vedi tabelle) necessarie alla protezione della tubazione.

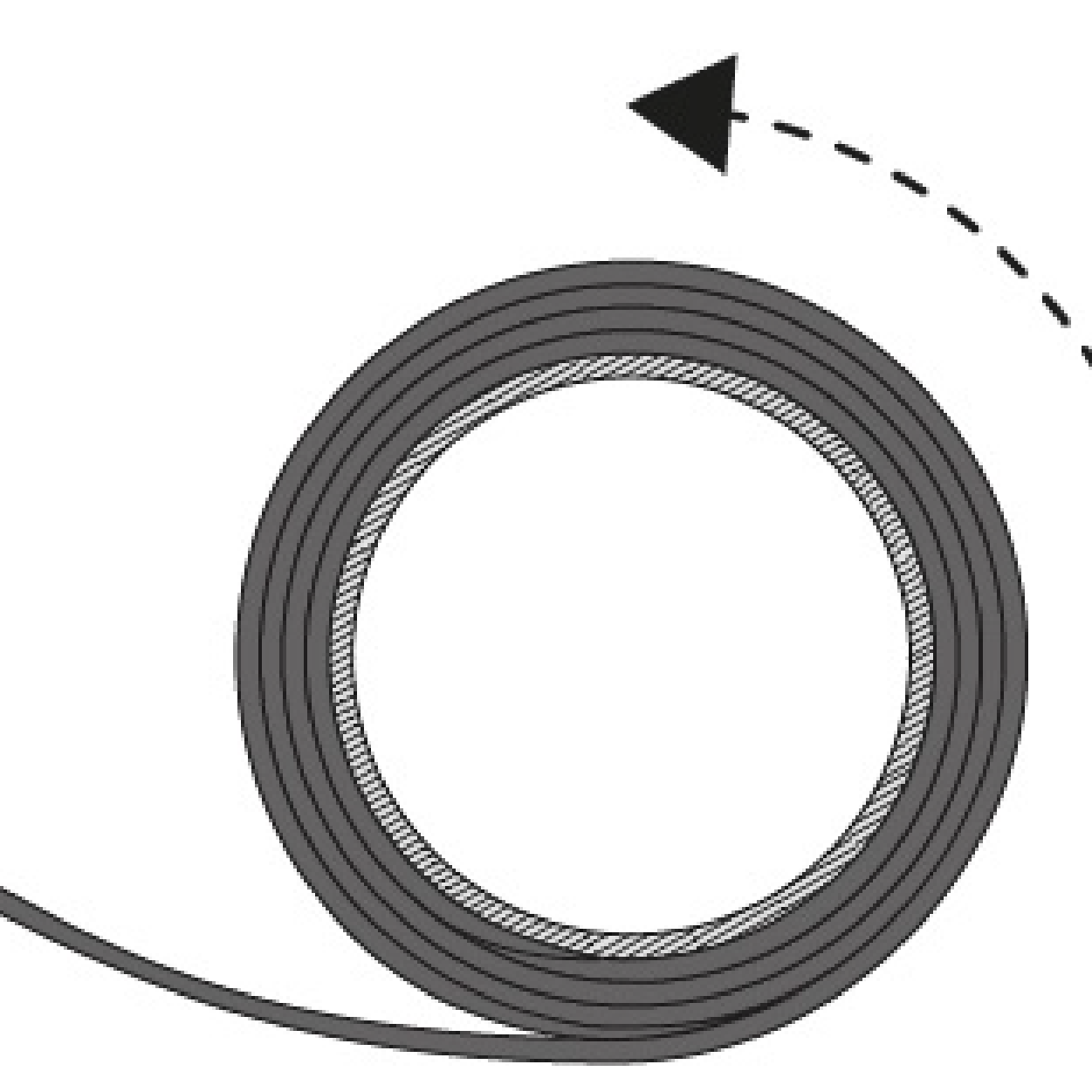

2 - Avvolgere il nastro intumescente attorno alla tubazione nel numero di strati previsto (vedi tabella).

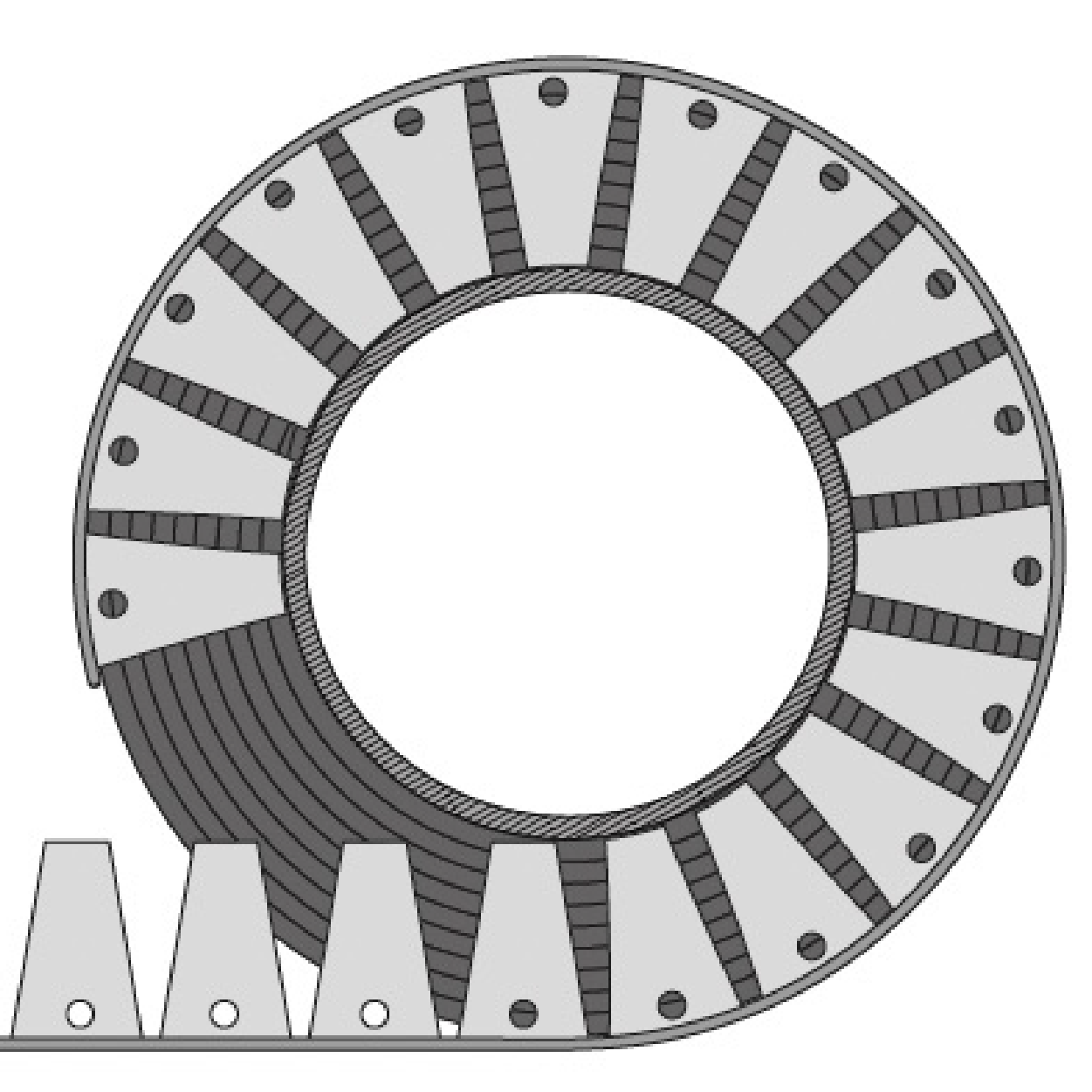

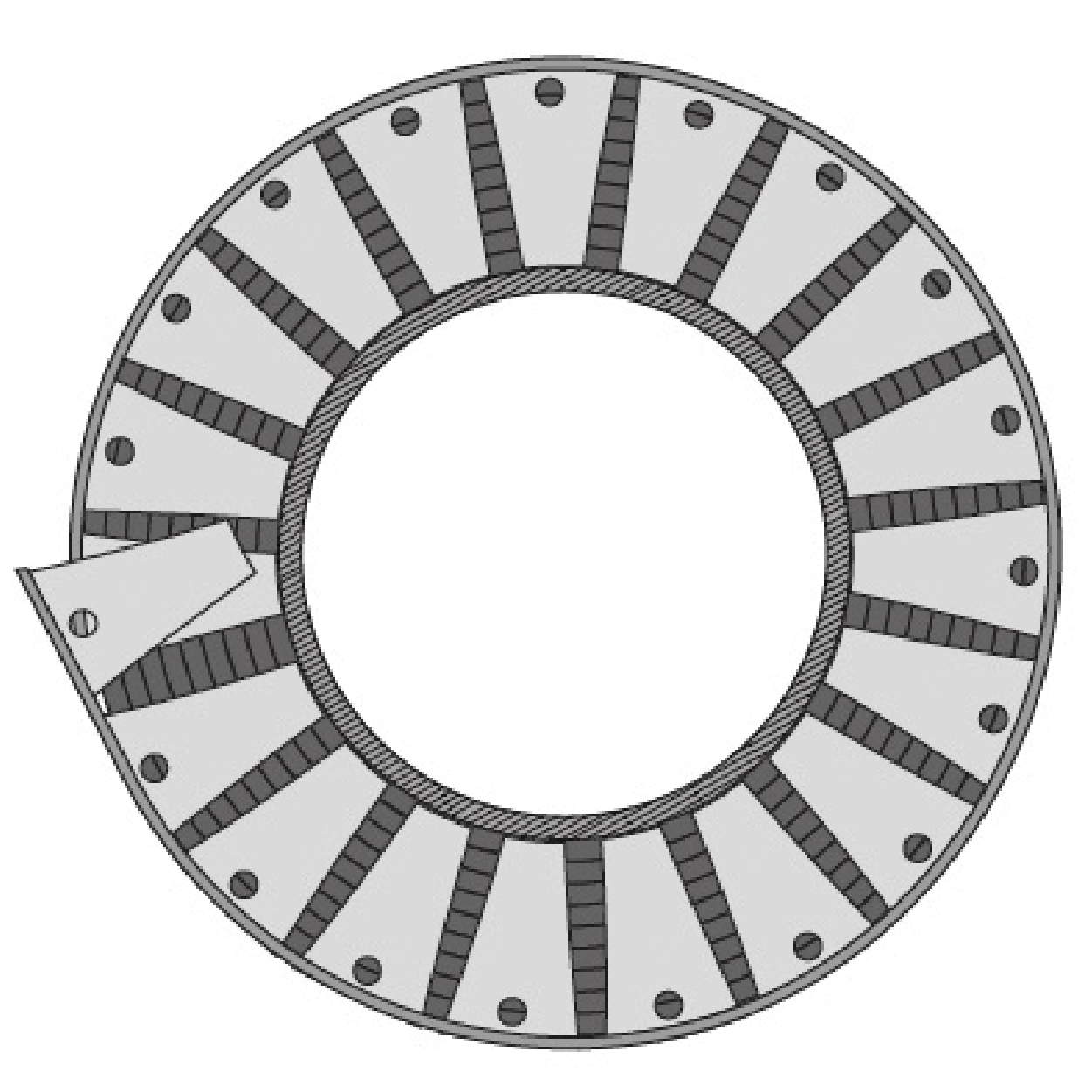

3 - Avvolgere la banda metallica attorno al nastro intumescente avendo l'accortezza di sovrapporne i bordi di almeno 1 aletta forata.

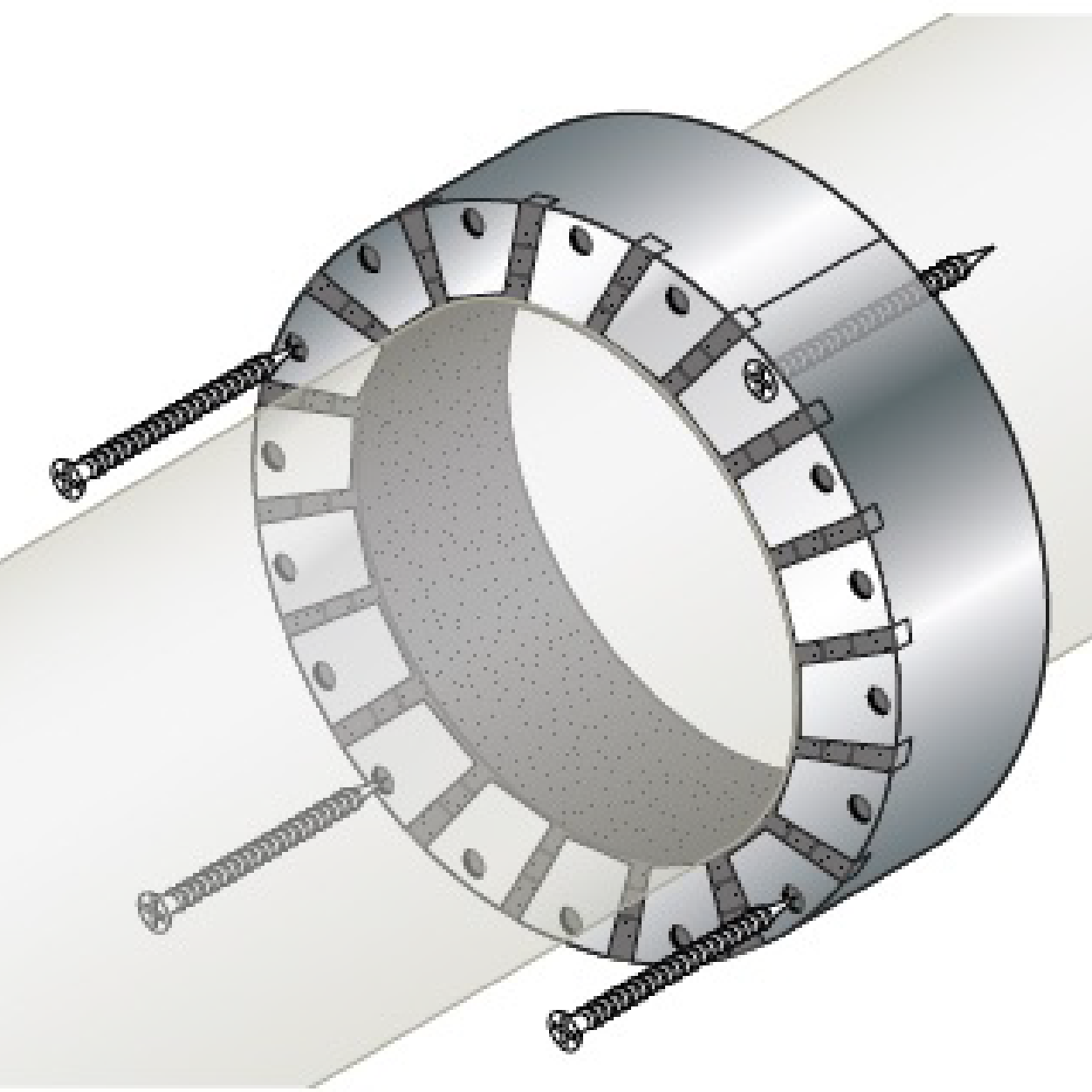

4 - Fissare il collare alla parete con viti autofilettanti fosfatate, comprese nella confezione.

Le viti autofilettanti fosfatate sono da utilizzarsi nel caso di supporto in cartongesso.
Su richiesta è disponibile kit di fissaggio per muratura con turboviti senza l'uso del tassello.

La lunghezza del lamierino è calcolata prevedendo un sormonto finale.
Tutte le indicazioni fornite sono soggette a modifiche e sono date solo come guida. Il numero di strati da applicare dipende dal materiale costituente la tubazione.
Si prega di consultare il rapporto di classificazione per maggiori dettagli.

Tipo di tubo	Diametro tubo (mm)	Spessore tubo (mm)	Parete muratura (mm)	Parete cartongesso (mm)	N. strati nastro intum.	Isolamento (mm)	Classe di resistenza al fuoco	Certificato
	110 200	1,0 – 14,2 1,0 – 14,2	≥ 120 ≥ 120	≥ 120 ≥ 120	6 6	60 60	EI 120 C/U	I.G. 380080/4093

Dati tecnici
