GLOBAL BUILDING • GB-P Pannello antincendio

Riferimento GB/GB-P/1200X600X60

Pannello antincendio adatto alla chiusura di attraversamenti di cavi elettrici, tubi incombustibili coibentati e non coibentati e varchi rimasti inutilizzati.

Maggiori informazioni

GRATIS oltre 120€ entro 10 Kg

SUPPORTO +39 011 408 14 28

PAGAMENTO Bonifico, Carta o Satispay

Descrizione

GLOBAL BUILDING GB-P sono pannelli antincendio adatti alla chiusura di attraversamenti di cavi elettrici, tubi incombustibili coibentati e non coibentati e varchi rimasti inutilizzati.
Tutti i cavi, anche quelli antifiamma, in condizioni di incendio generalizzato bruciano diventando, come è noto, una delle cause più diffuse e pericolose di propagazione del fuoco.
Una corretta protezione degli attraversamenti elettrici, quindi, è assolutamente necessaria per abbassare il livello di rischio di qualsiasi ambiente civile o industriale.

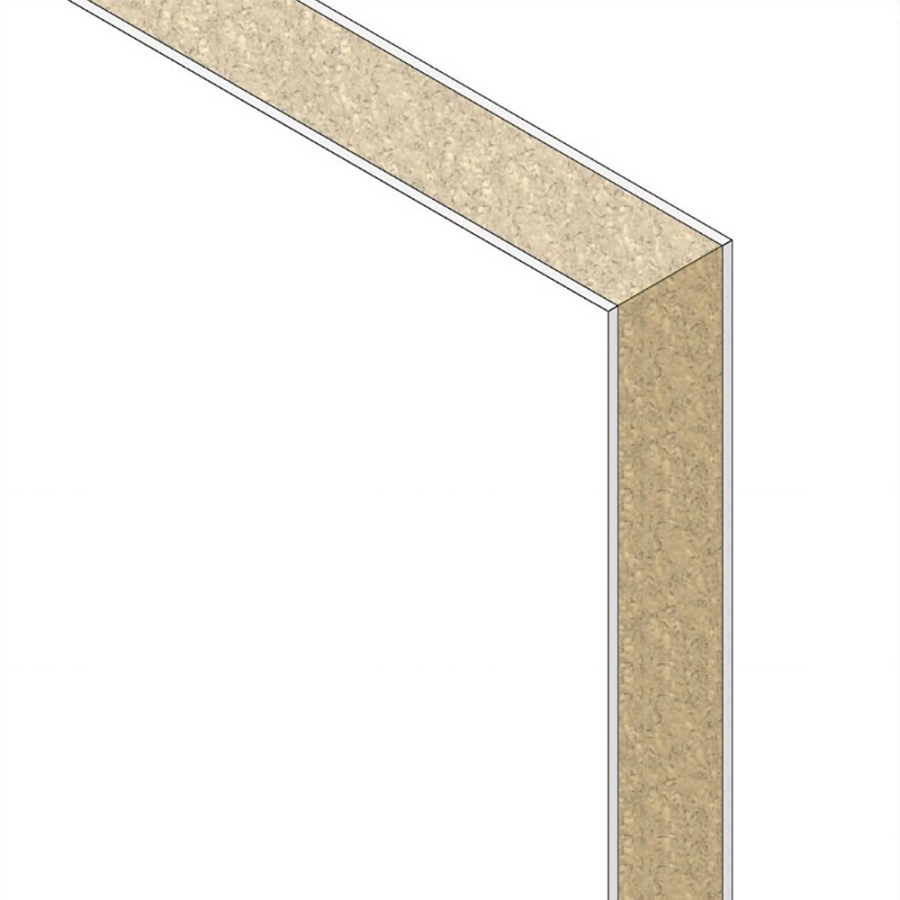

I pannelli "GB-P" sono costituiti da un pannello semirigido in fibra minerale (densità 150 kg/m³ sp. 60 mm) trattato su ambo i lati con uno strato di rivestimento isolante.

Al crescere della temperatura oltre i 200°C lo speciale rivestimento spalmato sul pannello subisce una variazione di stato da parte dei suoi componenti seguito da un graduale rilascio di vapore acqueo e conseguente assorbimento di energia (abbassamento temperatura).
Dopo l'esaurimento dell'effetto sublimante i pannelli in lana minerale provvedono ad un corretto isolamento per l'intera esposizione al fuoco.
La struttura del pannello garantisce, in tal modo, un'efficace barriera antincendio non permettendo alcun passaggio di fiamma.
I pannelli "GB-P" sono meccanicamente stabili e possono essere rimossi con facilità.

Utilizzo
• attraversamenti di cavi elettrici
• attraversamenti di tubi incombustibili coibentati e non coibentati
• chiusura di varchi

Tipo di supporto
Parete in muratura spessore ≥150 mm
Parete in muratura spessore ≥100 mm
Parete in cartongesso spessore ≥100 mm

Fissaggio
Semplice inserimento nel varco e sigillatura con sigillante antincendio "GB-MT"
Finitura: non prevista

È necessario rilevare le dimensioni e la forma dell'apertura da sigillare, riportarle sul pannello e provvedere al taglio dello stesso mediante seghetti da cantiere o cutter, avendo cura di lasciare la sagoma leggermente abbondante rispetto alle dimensioni del varco da sigillare.
Stendere una piccola quantità di sigillante antincendio "GB-MT" sui fianchi della sagoma o direttamente sul bordo interno della muratura dove verrà applicata la sagoma.
Applicare la sagoma ed inserirla nel varco per "interferenza" e rasare le giunzioni con una spatola utilizzando il sigillante antincendio "GB-MT".
Su pareti in muratura per tamponamenti con classe di resistenza al fuoco El 90 è necessario posizionare un solo pannello "GB-P", per resistenza al fuoco El 180/240 posizionare due panelli "GB-P" distanziati tra loro.
Su pareti in cartongesso è necessario posizionare due pannelli "GB-P" accostati.
Per le modalità di applicazione consultare apposito "manuale di posa".

Dati tecnici

Resistenza al fuoco	fino a El 240 su pareti in muratura, su pareti in cartongesso, su pannelli sandwich, su solai, su controsoffitti e su soffitti a membrana
Rapporto di classificazione	ETA 21/0113 Norma di prova: EN 1366-3
Dimensioni	1200x600 mm
Spessore	60 mm
Materiale	Fibra minerale di roccia, trattato su ambo i lati con uno strato di rivestimento isolante
Densità	150 kg/m³

Tabella riassuntiva del sistema a pannelli "GB-P"

Descrizione	Tipo di attraversamento	Dimensione max del varco	Classe di resistenza al fuoco	Certificato
Muratura sp. 150 mm Chiusura varco con 1 pannello a filo muro	Nessuno	illimitato x 1200 mm	EI 90	ETA 21/0113
Muratura sp. 150 mm Chiusura varco con 2 pannelli	Nessuno	illimitato x 1200 mm	El 180	ETA 21/0113
Muratura sp. 150 mm Chiusura varco con 2 pannelli	Nessuno	1200 x 1200 mm	EI 240	ETA 21/0113
Muratura o Cartongesso sp. 100 mm Chiusura varco con 2 pannelli	Nessuno	1200 x 1200 mm	El 120	ETA 21/0113
