GLOBAL BUILDING T-REX C 25 R120 Coppelle per tiranti e copritenditori in fibre ceramiche refrattarie

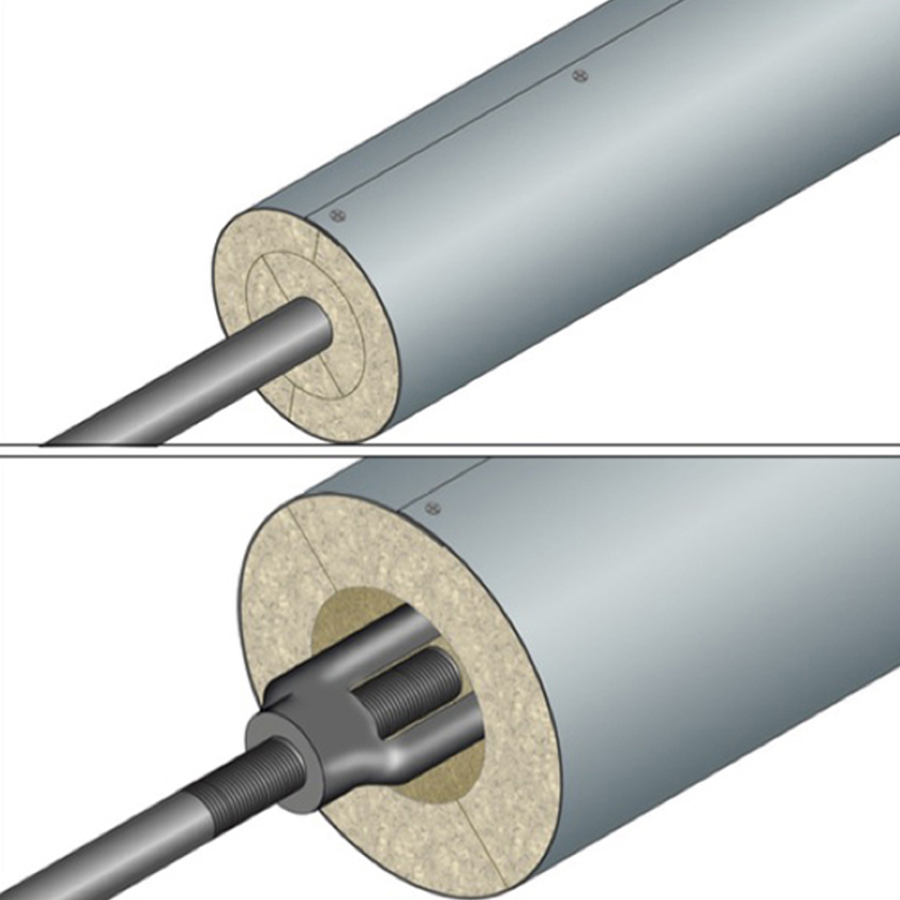

Le coppelle “T-REX / C 25” e “T-REX / C 50” sono elementi costituiti da una miscela di fibre ceramiche refrattarie, idonei per la protezione al fuoco di tiranterie metalliche. Sono composte da un’anima con spessore di 25 o 50 mm e un rivestimento in lamiera zincata di spessore 0,25 mm, di lunghezza 1000 mm.

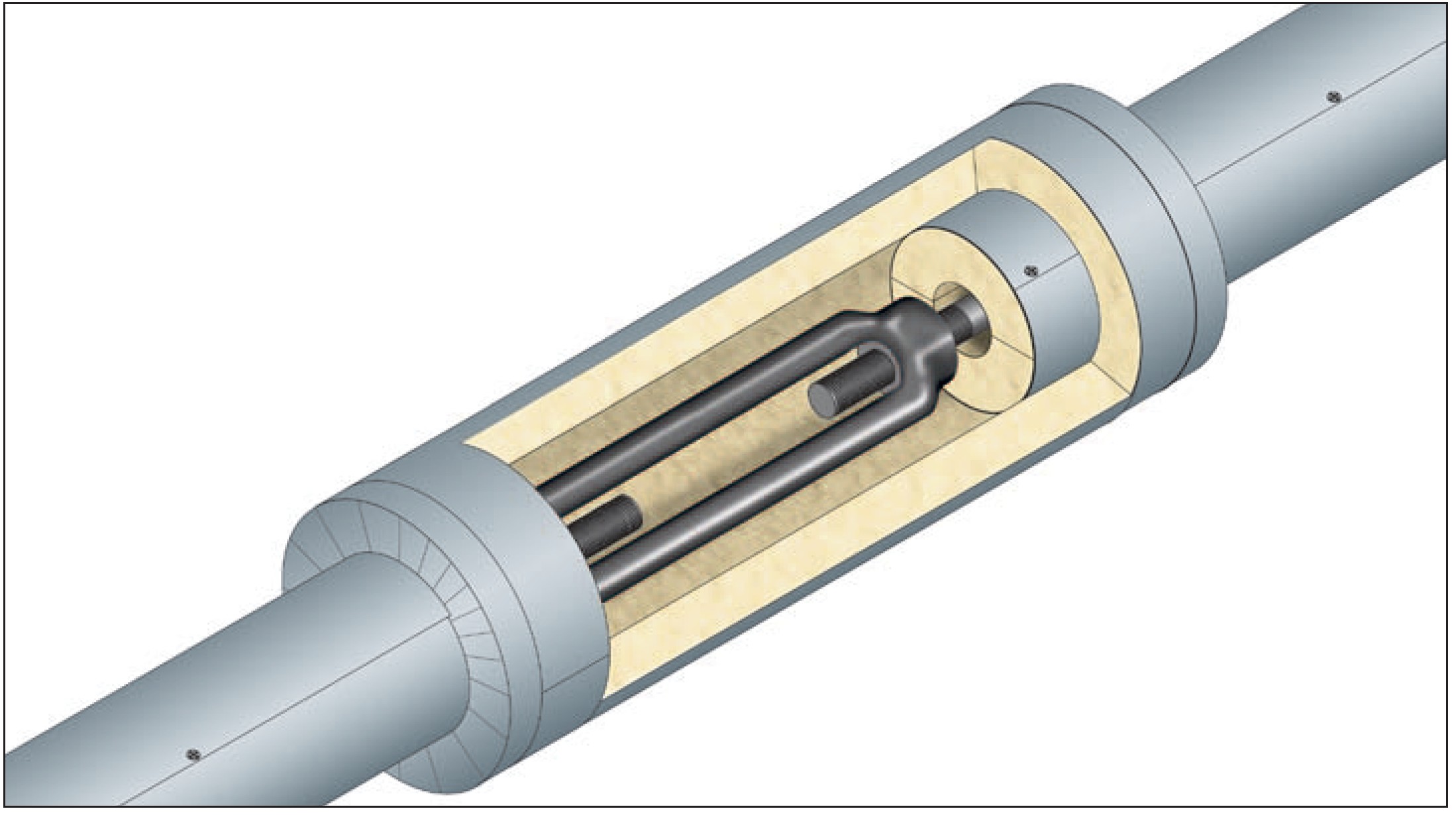

La protezione del tenditore per “T-REX / C 25” è realizzata con un analogo elemento di lunghezza 500 mm. Nel caso di “T-REX / C 50”, la protezione del tenditore, inferiore a Ø 40 mm, è realizzata con un analogo elemento di lunghezza 1000 mm e con un apposito copritenditore di lunghezza 500 mm, per tenditori di diametro maggiore.

Il coibente e il rivestimento in lamiera zincata sono forniti separatamente al fine di agevolare le operazioni di posa in opera. Le coppelle impediscono l’innalzamento della temperatura della tiranteria in acciaio, mantenendola al di sotto di 350°C, e pertanto possono essere applicate in qualunque condizione di carico. I test sono stati eseguiti sia su tiranti con diametro di 16 mm che su tiranti con diametro di 30 mm, consentendo l’interpolazione dei dati. Sono possibili estensioni per diametri fino a 35 mm.

Dati tecnici

Applicazione
Inserire l’elemento isolante delle coppelle sul tirante.
Stringere il guscio metallico ed avvitare le viti autoperforanti a passo 200 mm nei fori predisposti.
Proseguire di seguito provvedendo ad un leggero sormonto del guscio metallico con la precedente coppella.
In presenza dei pendini di sostegno dei tiranti occorre tagliare il lamierino ed incidere l’elemento isolante tamponando eventuali asole con lo stesso materiale.

NOTA: Le coppelle ed il rivestimento in lamierino sono forniti separatamente.
